01半导体二极管的概述

英文缩写与电路符号

在电子领域，半导体二极管通常被简称为Diode，电路符号体现其极性和工作原理。 其英文缩写为D。而在电路图中，它以其特定的符号来表示，该符号呈现出一个箭头，指向正极，另一端则连接负极，清晰地展现了二极管的工作原理和极性。

半导体二极管的分类

半导体二极管可以根据不同的标准进行分类。分类标准包括材质（硅、锗）和用途（整流、检波、稳压等）。首先，按材质来分，它们可以分为硅二极管和锗二极管。其次，根据用途的不同，二极管又可以分为整流二极管、检波二极管、稳压二极管、发光二极管、光电二极管以及变容二极管等几类。

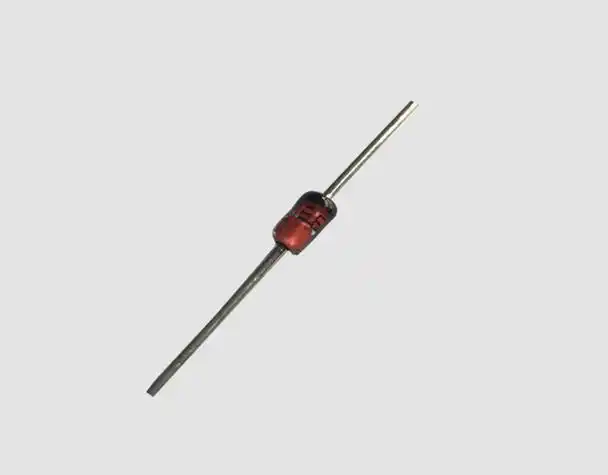

稳压二极管

稳压二极管，作为半导体二极管的一种，在电路中发挥着关键作用。稳压二极管保持电路电压稳定，避免设备故障。 它能够有效地保持电路中电压的稳定，防止因电压波动而导致的设备故障或性能下降。通过精确的电压调节，稳压二极管为电子设备的稳定运行提供了有力保障。

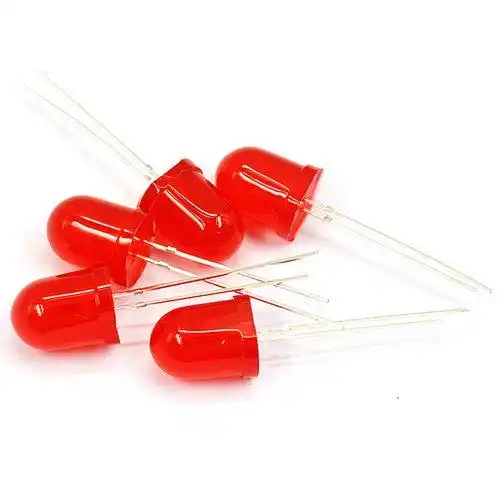

发光二极管

发光二极管，简称LED，是现代电子技术中的一种重要器件。LED转换电能为光能，提高发光效率和寿命。 其核心作用在于能够将电能高效地转化为光能，为各种显示和照明应用提供光源。通过不断创新的技术改进，LED的发光效率、色彩表现以及使用寿命都得到了显著提升，成为当今绿色照明领域的首选。

光电二极管

光电二极管，简称PD，是光电子技术中的一种关键器件。光电二极管实现光电转换，用于通信和探测。 它能够将光信号转化为电信号，实现光电转换的功能。在通信、探测以及测量等领域，光电二极管发挥着至关重要的作用，为现代光电子技术的发展做出了重要贡献。

变容二极管

变容二极管，简称VD，是一种具有可变电容特性的半导体器件。变容二极管通过电容值变化进行调制，用在微波通信。 其电容值会随着外加电压的变化而连续可调，这一特性使得它在电路中能够发挥重要作用。变容二极管常用于微波通信、射频电路以及振荡器等场合，为现代电子技术的发展贡献了力量。

02半导体二极管的电路表示与导电特性

电路中的表示方法

在电路中，用“D”后接数字表示二极管，例如D5代表编号为5的二极管。

导通电压特性与单向导电性

硅二极管导通电压0.6V，锗为0.2V，单向导电性显著。 硅二极管在两极间施加电压时，只有当电压超过0.6V时才会开始导通，且导通后的电压维持在0.6-0.8V的范围内。而锗二极管则在电压超过0.2V时开始导通，导通后电压保持在0.2-0.3V之间。

二极管在电路中的作用

半导体二极管在电路中发挥着多种作用，包括整流、检波、发光、光电转换以及变容等。

03识别方法与稳压二极管

识别半导体二极管的方法

包括目视法和万用表法识别极性。方法有多种：

a) 目视法：在电路图中，可以通过观察半导体二极管的颜色标示来判定其极性，通常带有颜色标示的一端为负极，另一端则为正极。

b) 万用表法：使用万用表的欧姆档（如R﹡100或R﹡1K），将表笔分别接到二极管的两个极上。若二极管导通，则阻值较小（通常在几十欧姆至几千欧姆之间），此时黑表笔所接为正极，红表笔所接为负极。若阻值很大（一般为几百至几千欧姆），则黑表笔所接为负极，红表笔所接为正极。

稳压二极管的基础知识

通过击穿电压维持稳定，常见故障有开路、短路。 稳压二极管在击穿后，其两端的电压能保持相对稳定。这使得当电路中的电源电压发生波动或其他因素导致电压变动时，负载两端的电压能够基本维持不变。常见的故障包括开路、短路以及稳压值的不稳定。

04二极管的伏安特性和质量判别

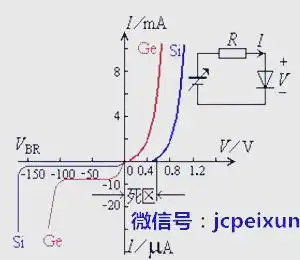

伏安特性与曲线

伏安特性反映电压与电流关系，单向导电性明显。 伏安特性曲线反映了二极管两端电压与通过的电流之间的关系。通过观察这条曲线，我们可以深入了解二极管的导电特性。

质量判别

通过万用表测试正反向电阻判断二极管质量。 使用万用表（指针表）的R﹡100或R﹡1K档位，我们可以测量二极管的正向和反向电阻。正常状态下，正向电阻应接近1K，而反向电阻则应超过100K。通常，正向电阻越小，二极管的导电性能越好。同时，反向电阻越大，说明二极管的反向漏电越少。若出现正向电阻无穷大的情况，可能表示二极管内部断路；而反向电阻为零，则可能意味着二极管已被击穿或内部断开。这些情况下的二极管均不宜使用。
