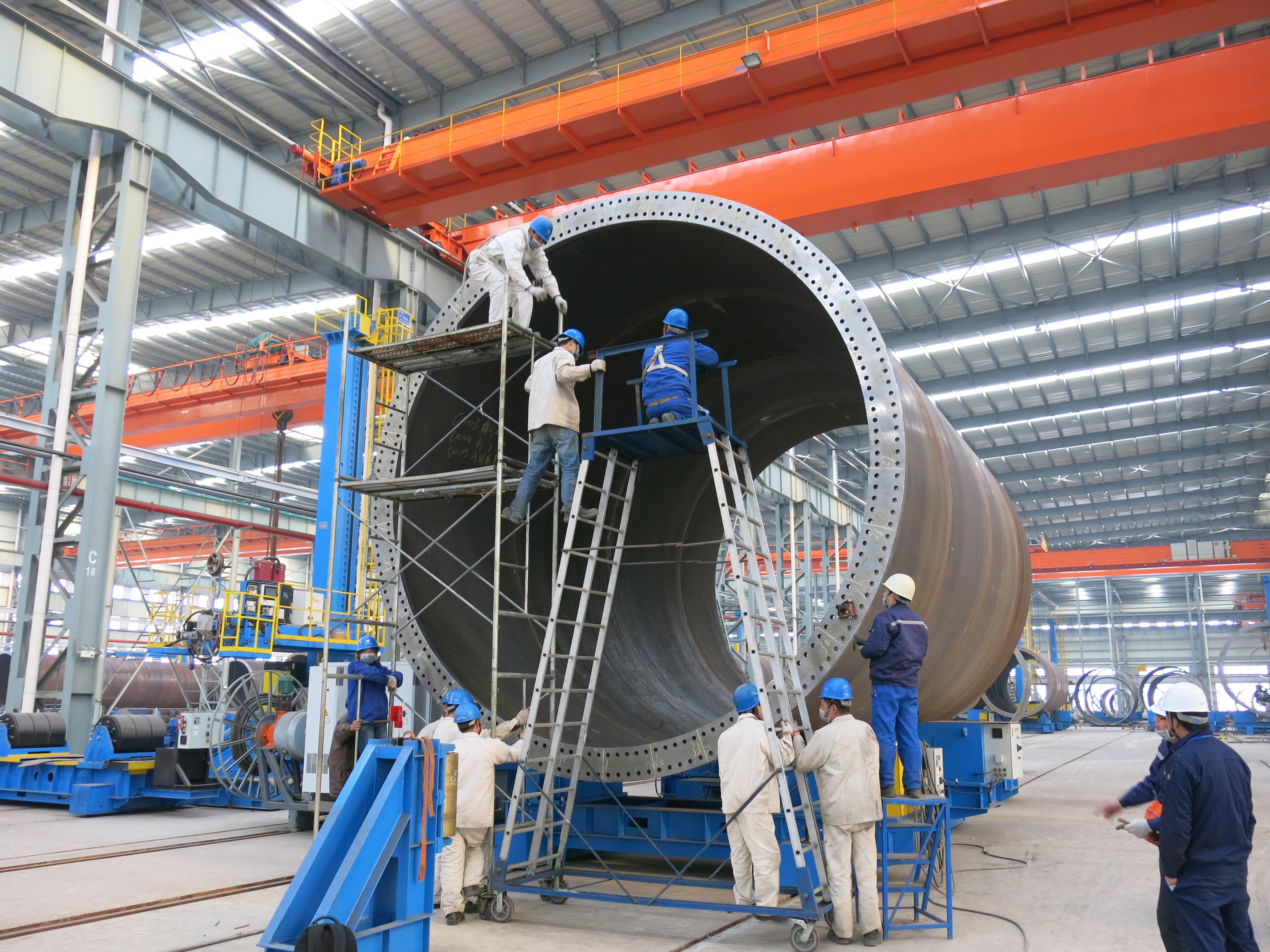

每个法兰最多可以测量5个带有测量点的圆，不仅要检查平面度，还要检查法兰相对于法兰平面的角度（“锥度”），以便正确连接塔节。完成测量后，您可以立即在显示单元中通过3D 图像查看结果，并使用不同的最佳拟合计算评估，以便进行下一步处理。以上操作都可以直接在现场完成，无需使用带有单独分析程序的电脑，从而简化工作，快速精准完成。

Easy-Laser®的几何测量系统在风电塔架法兰的平面度测量，叶片根部法兰和轮毂的平面度测量较为适用，其中Easy-Laser® E910和E915系统得到法兰、塔架、叶片制造商的认可。它们基本相同，其中E915具有带旋转头的激光发射器。

｜延伸阅读：行业观察｜探析Easy-Laser®激光对中仪在风电行业中的测量和对中应用

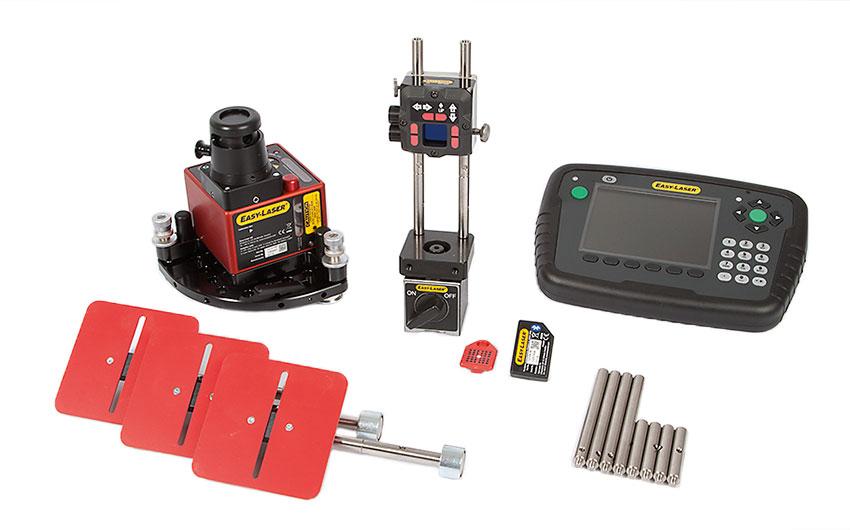

Easy-Laser® E910系统

Easy-Laser® E910

（️点击卡片了解产品详情）

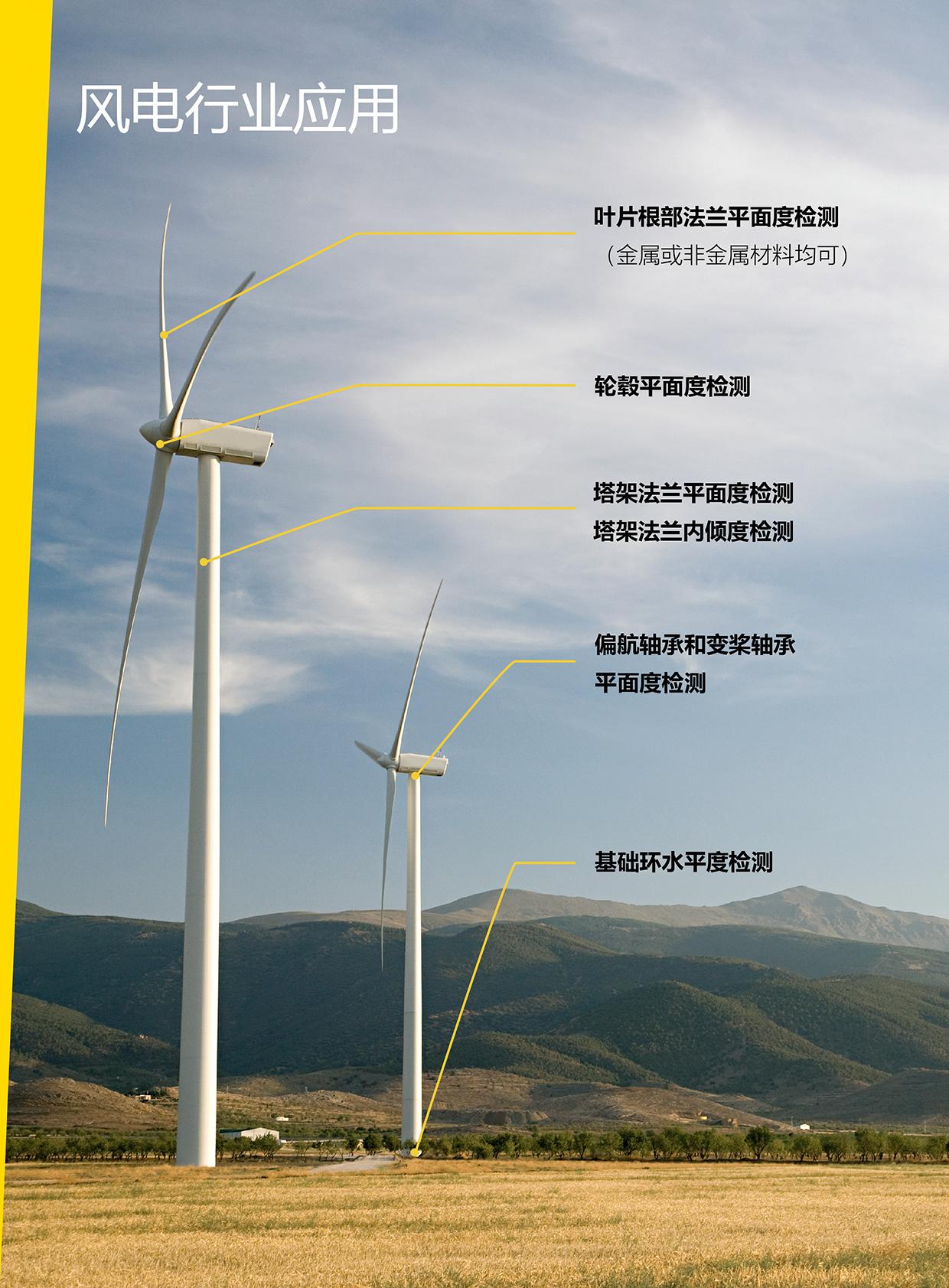

Easy-Laser® E910是用于风机叶片根部法兰平面度的检测（金属或非金属材料均可）、风机轮毂平面度检测、塔架法兰平面度检测、塔架法兰内倾度检测、基础环水平度检测。

该系统包括带有手动旋转头的激光发射器D22，并且可以选择将激光束偏转90°。通过一些其他附件，该系统还可用于检查两个塔法兰的平行度。在测量系统的显示单元中，可以生成包含图形和测量数据的PDF报告，非常便捷。

Easy-Laser® E915系统

Easy-Laser® E915

（️点击卡片了解产品详情）

Easy-Laser® E915用于通过使用的360度自动旋转激光器测量法兰（塔架和叶片）和轴承（变桨轴承和偏航轴承）的平面度检测。 测量后，您可以立即在显示单元中以3D图像形式查看结果，并且可以使用不同的计算设置评估结果。

该系统包括带有自动旋转头的激光发射器D23。它的工作原理通过发射器发出的激光束不断旋转，并在整个测量对象上创建参考平面。由于不必为每个新的测量位置对准光束，所以测量速度很快。您将探测器放置在所需的测量点，然后按一下按钮即可记录读数。原则上，一个人就可以自己进行测量，然后可以直接从测量系统的显示单元生成包含图形和测量数据的PDF报告。

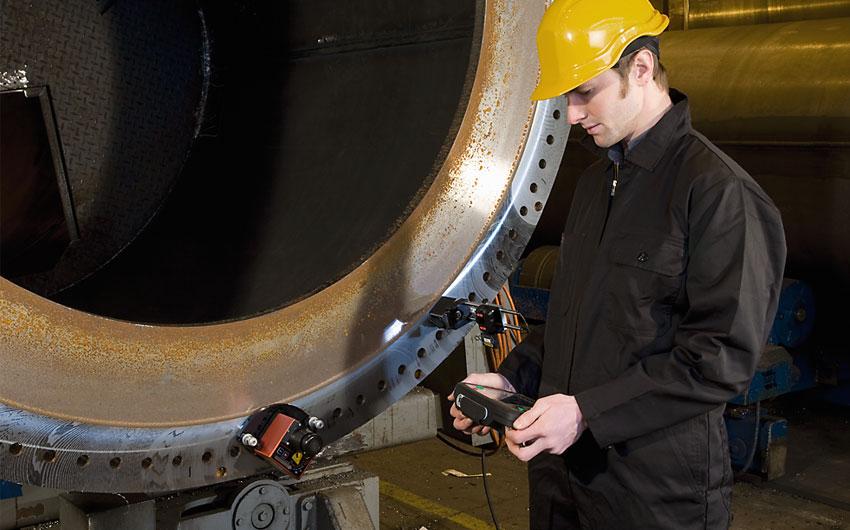

塔架法兰的平行度测量

两个塔段法兰需要相对平行，Easy-Laser® E910系统较为适合对此进行测量，将激光发射器和角棱镜放置在塔架部分旁边的三脚架上即可。

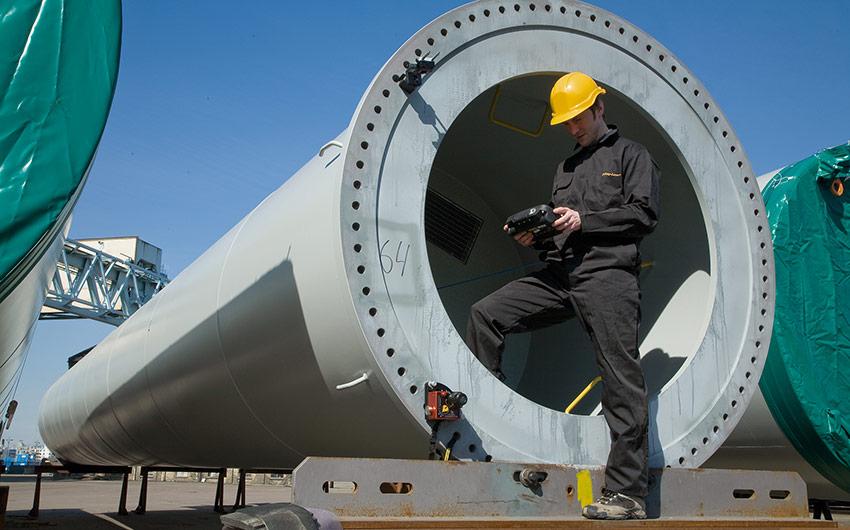

叶片法兰和叶片轮毂的平面度测量

叶片上的法兰和叶片与轮毂的连接也应该是平的，这可以使用与塔法兰相同类型的测量设备进行检查，即 Easy-Laser® E910 或 Easy-Laser® E915。

其他类型的测量

如果您想了解更多关于我们的工业对中解决方案，请前往官网http://easy-laser.cn或是联系中国服务商！
