根据导电沟道的不同，MOS可以细分为NMOS和PMOS两种。图1是NMOS的示意图，从图中红色框内可以看到，MOS在D、S极之间并联了一个二极管，有人说这个二极管是寄生二极管，有人说是体二极管，很多同学非常好奇：为什么要并联这个二极管？是否可以删除？有什么用呢？

图1：MOS与寄生二极管/体二极管

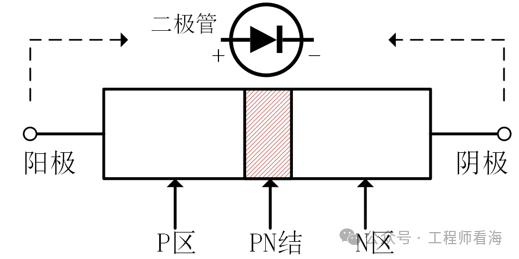

这要从MOS的工艺和结构说起，不管是MOS还是二极管，都是由半导体材料构成，我们都知道二极管是由一对PN结组成，见图2，P型区对应二极管的阳极，N型区对应二极管的阴极，中间是PN结。

图2：二级管和PN结

我们回过头看下MOS结构，从图3(1)可以看出，MOS中的氧化物O指的是二氧化硅SiO2，SiO2不导电，所以G极基本不走电流，MOS是电压驱动器件，因此MOS功耗比较低。从图3(1)还可以看出，MOS除了D、G、S三个极之外，还有一个中间极，中间极和S极有连接关系（虚线），因此(2)MOS的电路符号中，会将MOS内部指向沟道的箭头和S极连接在一起（凡事有因有果，世界上没有无缘无故的爱也没有无缘无故的恨）。

从图3(3)中可以看到，从D极的N型区->中间P型区->S极，刚好构成了一个二极管结构（结合图2理解），这就是MOS符号中并联了一个二极管的原因。

图3：MOS与PN结

从上面的分析可以知道，这个二极管是MOS结构和工艺使然的，说它是寄生二极管其实不太合适，体二极管（body-diode）的称呼还是相对准确一些。那么这个体二极管，有什么用呢？在一些场景下，是不希望有这个二极管的存在，这会使得S极和D极之间有漏电的可能性。

有恨必有爱，在另一些场景下就是利用这个二极管导电的特性，让系统正常工作。后面章节电池保护原理中就有介绍，有的电池保护板，在锂电池过放后，会开启保护功能：关闭放电MOS。当插上充电器后，就利用MOS体二极管，使得电路导通，系统正常工作，见图4。

图4：MOS体二极管的续流作用

好了，以上就是MOS符号并联二极管的原因以及使用介绍，希望这篇文章能对大家有所帮助。
