1. Diode chỉnh lưu là gì

Diode là linh kiện bán dẫn được sử dụng rộng rãi. Diode chỉnh lưu là một chất bán dẫn chỉ cho phép dòng điện đi qua theo một hướng. Diode được tạo thành từ 2 lớp bán dẫn loại N và loại P. Phía P được gọi là cực dương (anode) và phía N được gọi là cực âm (cathode). Diode chỉnh lưu là một thành phần quan trọng trong nguồn cung cấp điện, dùng để chuyển đổi điện áp xoay chiều thành một chiều.

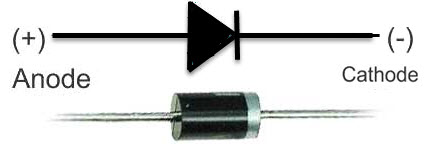

2. Ký hiệu của diode chỉnh lưu

3. Hoạt động của diode chỉnh lưu

Các chất bán dẫn loại n và p được kết hợp với nhau tạo nên một lớp tiếp giáp, gọi là lớp tiếp giáp PN. Lớp tiếp giáp này có hai đầu là điện cực, cụ thể là cực dương và cực âm nên nó được gọi là "DIODE".

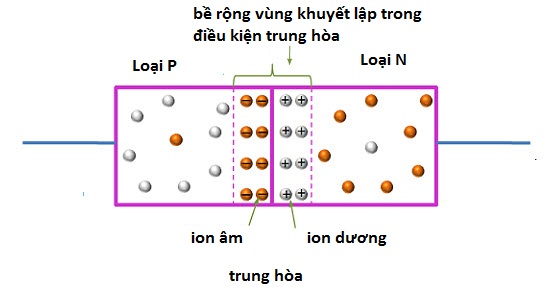

Diode chỉnh lưu trung hòa

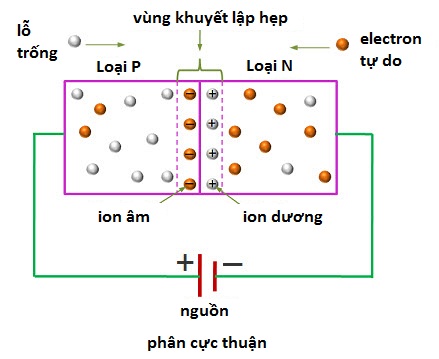

Phân cực thuận cho diode

Phân cực nghịch cho diode

4. Một số ứng dụng của diode chỉnh lưu

5. Chỉnh lưu bán kỳ

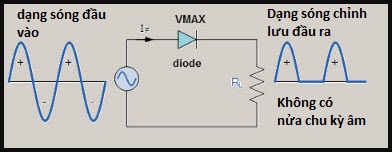

Vì diode chỉ cho phép dòng điện đi theo một chiều nên tín hiệu âm đi vào diode sẽ bị chặn. Nghĩa là chỉ có một nửa tín hiệu được đi qua. Do đó được gọi là chỉnh lưu nửa chu kì. Hình bên dưới sẽ biểu diễn một mạch diode chỉnh lưu nửa chu kì.

6. Chỉnh lưu toàn kỳ

Mạch chỉnh lưu đầy đủ được thiết kế bởi 4 diode, nhờ đó chúng ta có thể làm cho cả hai nửa sóng được đi qua diode. Được gọi là diode cầu.

Cấu tạo của diode cầu gồm có 2 diode phân cực thuận và 2 diode phân cực nghịch, dòng điện của cả hai chiều luôn luôn chạy theo 1 hướng và đi về phía điện trở, tạo thành mạch chỉnh lưu toàn kỳ.

Bộ chỉnh lưu toàn kỳ được sử dụng trong nguồn cấp điện để chuyển từ nguồn AC sang nguồn DC, trong mạch thường có thêm một tụ điện nối song song với điện trở nhằm giảm gợn sóng quá trình chỉnh lưu.
