前言

在网文 「An Electronic Mesurement of the Boltzmann's Constant Using I-V Characterisctic of a Silicon 2N2309 Diode」[1] 中介绍了使用三极管2N3094来测量 「Boltzmann Constant」 的方法。

由于这个方法简便易行，所使用的设备也是大多数电子实验室都具备，所以称为很多电子类课程中，学生喜欢做的电子实验。

Ludwig Boltzmann(1844-1904) 以及Maxwell-Boltzmann 分布

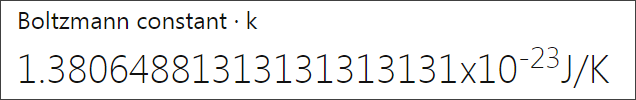

玻尔兹曼常数（Boltzmann constant），通常使用表示，是指有关于温度及能量的一个物理常数。玻尔兹曼是一位奥地利物理学家，在统计力学的理论有重大贡献，玻尔兹曼常数具有相当重要的地位。

Boltzmann常数01实验及数据分析1.基于2N3904的Boltzmann常数

在PN结两边，存在一个由电子-空穴扩散而形成的耗散区，以及伴随着的接触电位区，只有热量动能超过的电子才能够从n型区域穿越到p型区域。根据统计力学原理，处在热平衡下电子的动能分布遵循 「玻尔兹曼分布」[2] 。具有能量为的概率为：

其中是漂移电流，是比例常数，是温度，是玻尔兹曼常数。

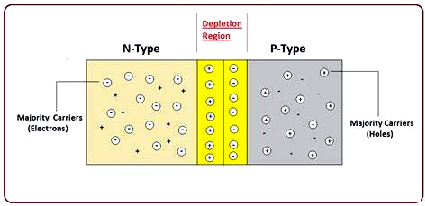

PN结的结构示意图

这股漂移电流在耗散区建立一个电场。到外部电压施加在PN结，产生电场，产生电流：

这样，外部总电流为：

在推文开始提到的文章中，使用 「2N3904」[3] 测试二极管的I-V特性。对于2N23904的电流放大和转换，选择了 「LF356」 运放进行I-V转换。LF356的偏置电压为10mA和偏置电流为30pA。

下面是实验所使用的电路图。根据「Measurement of Boltzmann's constant」[4] 文献中描述，测量A，B两点的电压，便可以建立起的发射结对应的电压与电流之间的关系。

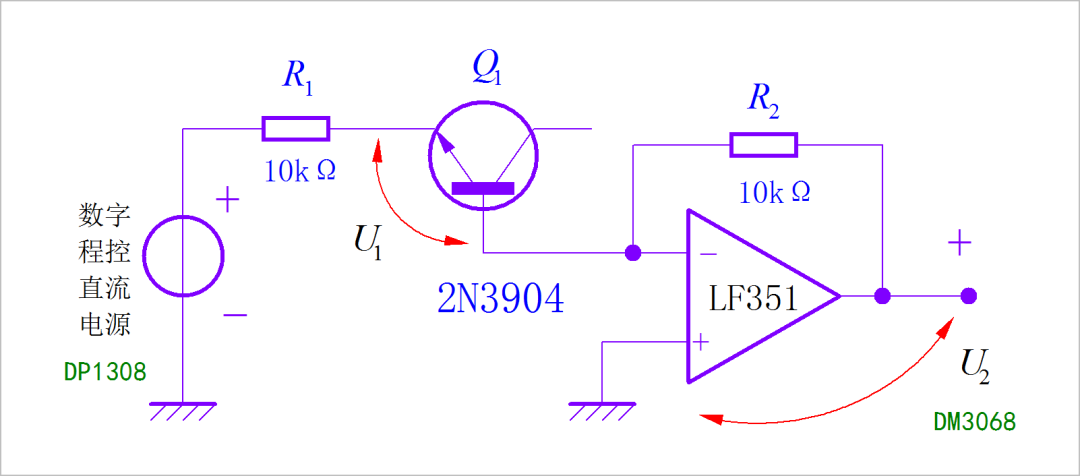

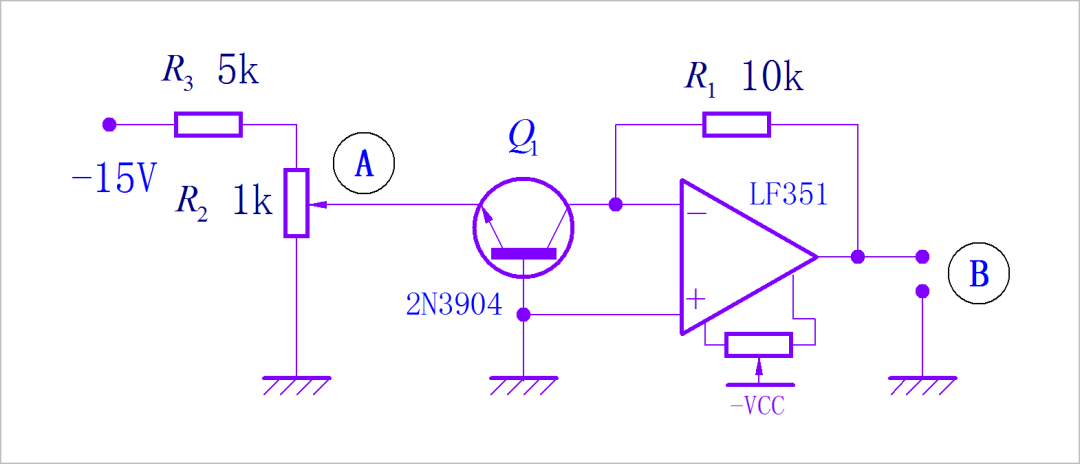

基于2N3904的PN结测量Boltzmann常数

后级的 「LF351」[5] 组成电流-电压转换电路，根据电路中的参数，B点的电压与流经集电极电流之间的关系为：。

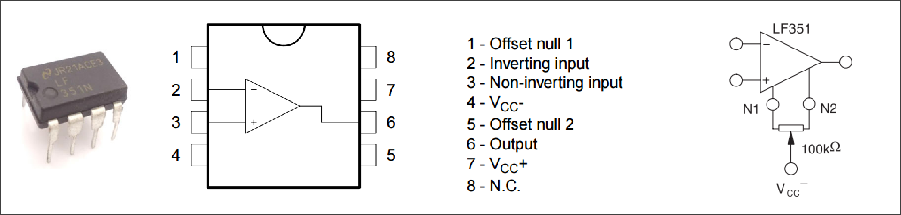

JFET输入的OPAMP-LF351运放

在实验中，使用「DP1308可编程直流电源」[6]的-25V输出电压串联一个10kΩ电阻做为A点给定电源。使用「FLUKE45」测量A点电位，使用「DM3068」 位数字万用表测量B点的电压并自动记录。

2. 测量数据分析

设置数字直流电源DP1308输出电压从**-0.2到-10V**，同时测量A,B两点的电压变化，并换算成PN结的电压-电流关系，绘制如下。

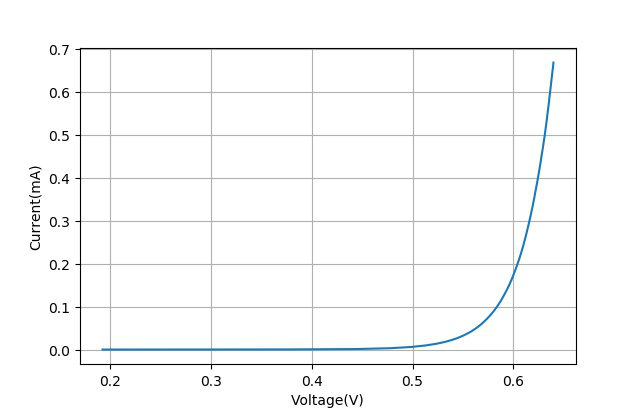

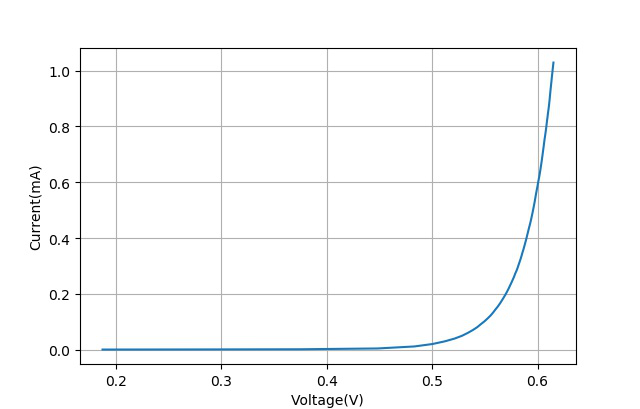

测量输入电压与电流曲线

利用模型（3）匹配上述测量数据，将模式简化成下带有参数[a,b,c]的指数函数关系，利用前面测量的PN结I-V数据，使用SCIPY.OPTIMIZE中的curve_fit函数进行函数拟合，获得参数[a,b,c]的数值。

测量参数为：

a=2.33332986e-11

b=3.79731168e+01

c=8.85188988e-03

由模式(3)可以知道，参数b与Boltzmann常数之间的关系：

将常数e, T = 300(27摄氏度)代入上面公式，可以得到:

这个数值比现在测到得到精确的Botlzmann常数大了1.9%左右。在上述时间条件下，这个数值非常精确了。

3. 基于NPN 8050测试Boltzmann常数

将前面所使用的三极管2N3904更换成另外一款NPN性的硅三极管8050，使用相同的测试方案完成8050的b-e结的电压-电流测试，所得到的数据曲线如下：

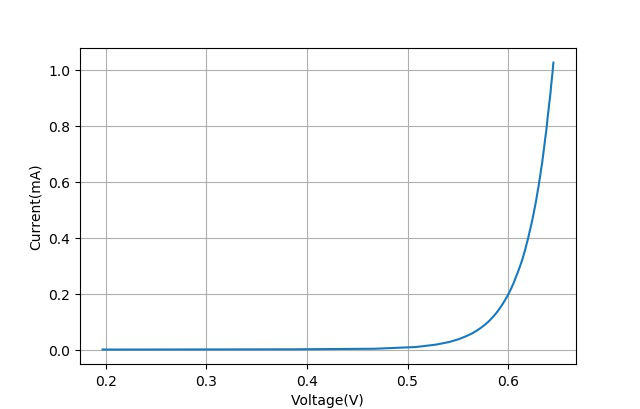

测试NPN8050的发射极PN结的I-V曲线

使用相同的方法进行建模，并计算参数：

这个数值比精确Boltzmann常数大了3.29%。

4. 将2N3904的C.E对换测量

测量三级管b-c之间的PN结的电压与电流曲线。在上述实验中将2N3904的c，e管脚互换，测量得到的PN结电流-电压曲线如下：

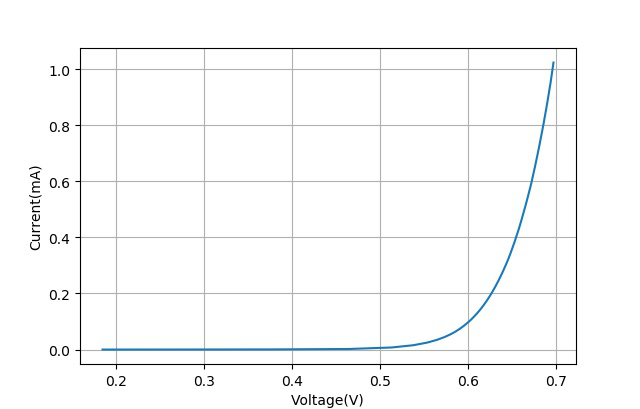

2N3904的BC的PN结的电压与电流关系

这个结果比精确Boltzmann常数大了14.2%。

5. 只使用2N3904的b-e的PN结进行测量

直接对2N3904 b-e PN结测量对应的电压与电流之间的关系曲线

根据测量的电压电流曲线，可以得到对应的模型参数和Boltzmann常数如下：

这个数值比起精确的Boltzmann常数的数值高了78.1%。

2N3904的B-E结的I-V曲线02二极管的分段特性对结果的影响

在博文 「二极管极低电流I-V特性测量」[7] 中，给出了二极管PN结的分段指数特性，即模型（3）中的电流在不同的前向电流的情况下取值是不同相同，这个变化也会导致测量的Boltzmann常数发生变化。

在实验[02-1]中，选择不同测量数据的来拟合估算Boltzmann常数会产生一定的变化。下面选择2N3904测量数据中，从数据编号n=10（对应电流：0.06mA）开始，结束数据编号n从50变化到100，使用模型（3）计算相应的Boltzmann常数，对应的误差曲线如下：

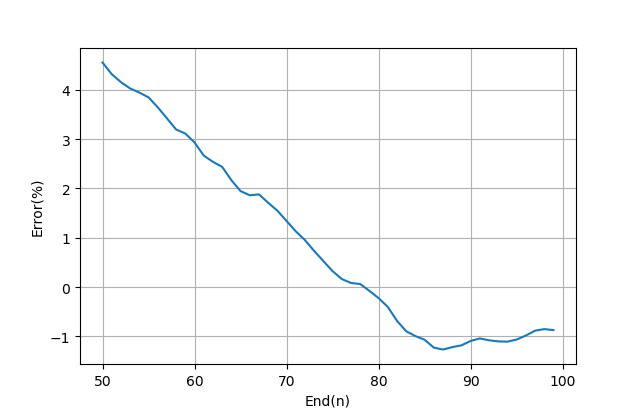

不同的二极管电流计算Boltzmann常数误差变化

从数值计算结果来看，使用前面数据测量范围（10~78），对应电流（0.06mA变化到0.7mA）时，测到得到的Boltzmann的误差最小。

※ 结论1.PN测量不同方案比较

使用相同的PN结的模型，对于四种不同的方案测量了Boltzmann常数，其中包括有两种不同型号硅NPN双极性三极管，三极管的b-e,b-c结的测量，以及直接测量b-e的PN结电压电流的情况。

序号方法描述Boltzmann常数误差(%)

2N3904的b-e的PN结

1.406e-23

1.87%

8050的b-e的PN结

1.426e-23

3.29%

2N3904的b-c的PN结

1.577e-23

14.24%

2N3904的b-e的PN结 直接测量

2.459e-23

78.09%

通过前面的实验，可以看到使用2N3904基极接地的配置，测量的结果误差最小。更换NPN晶体管为8050，测量的结果偏大一些。如果将2N3904的C,E极进行对换，虽然从晶体管的结构上是对称的，但是结果误差更大。

由于PN结电压-电流模型中的参数随着电流不同，导致PN结附近半导体内部的电子与空闲运动模式变化，从而使得模型参数也发生变化。所以使用不同电流范围数据，测量数的Boltzmann的数据有所变化

2.参考文献

「Measurement of Boltzmann's constant」[4] . Phys. Educ. 20 1996. Printed in Great Britain.

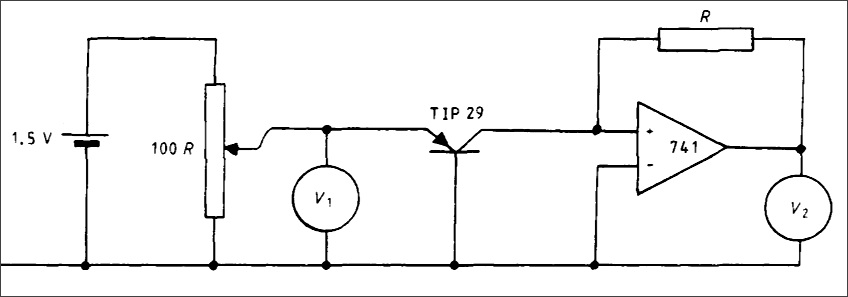

测试电路方案Reference
