一.SiC MOSFET的TO247-4L封装探讨

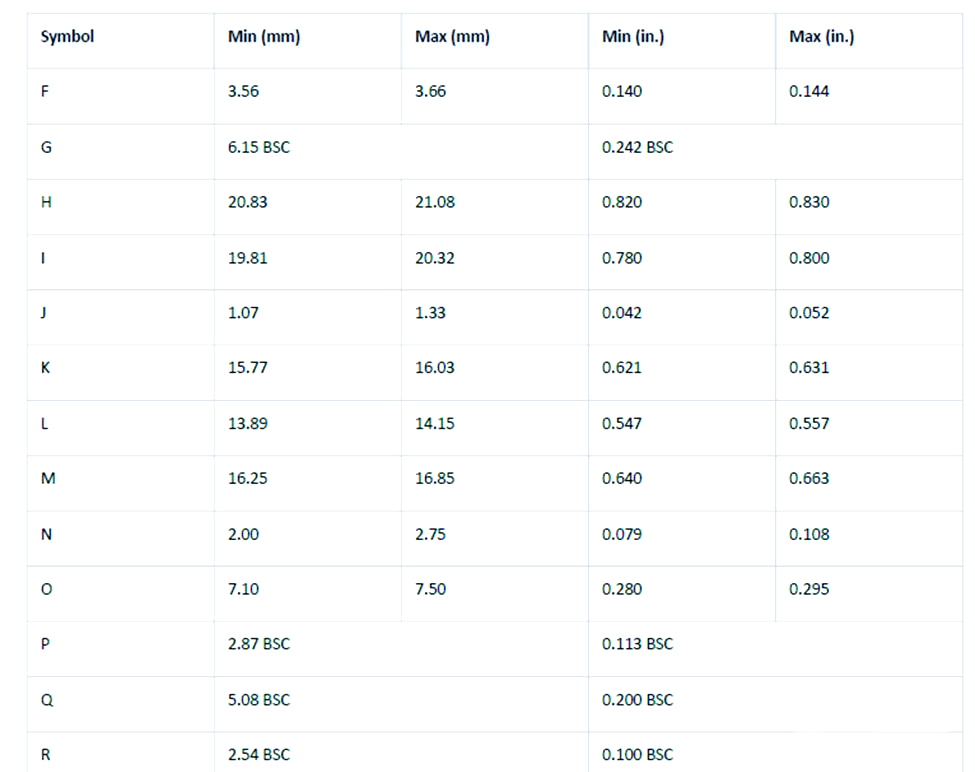

在电源设计中，SiC MOSFET的TO247-4L封装是一个重要的环节。这种封装方式不仅影响着器件的性能，还对电源设计的整体效率有着至关重要的影响。我们将深入探讨SiC MOSFET的TO247-4L封装的原理、特点以及在实际应用中的优势，为电源设计师们提供有益的参考。

图1展示了TO247-4L封装的SiC MOSFET的引脚定义。该封装独特之处在于，除了常规的G（栅极）、D（漏极）、S（源极）引脚外，还额外配备了一个源极SENSE pin。这一设计旨在减小源极寄生电感的影响，并实现源极驱动信号源的开尔文连接，从而优化电源设计的性能。此外，该封装型号以B4结尾，进一步突显了其独特性和适用性。

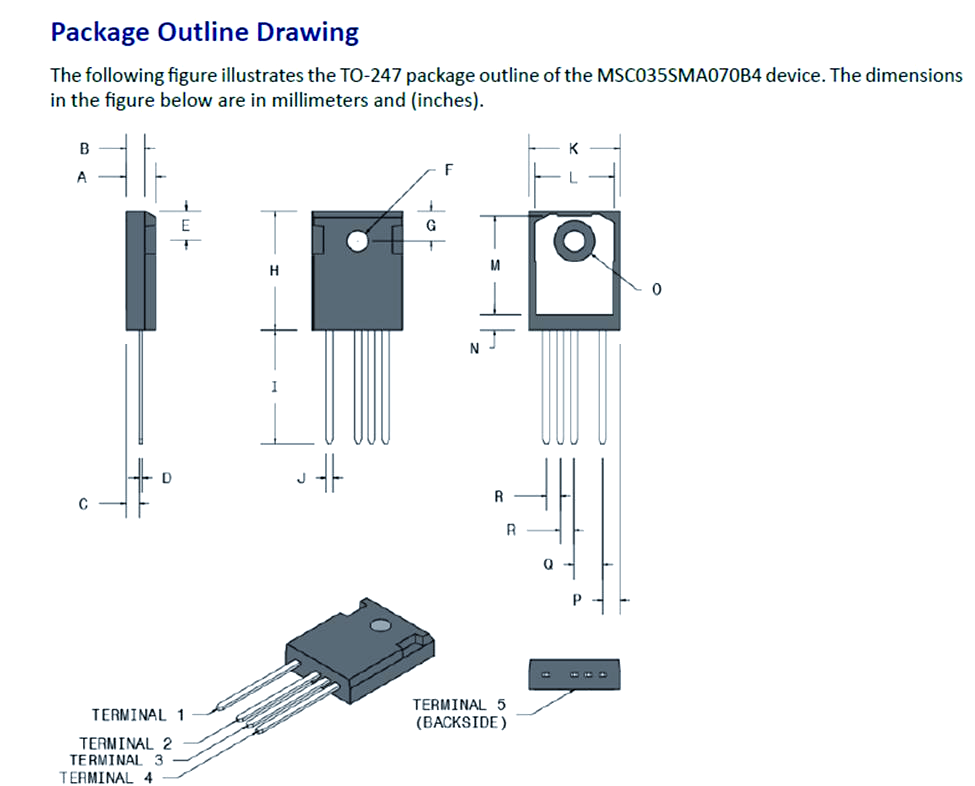

图2展示了TO247-4L封装的外形，并详细标注了尺寸以及PIN标号的定义。

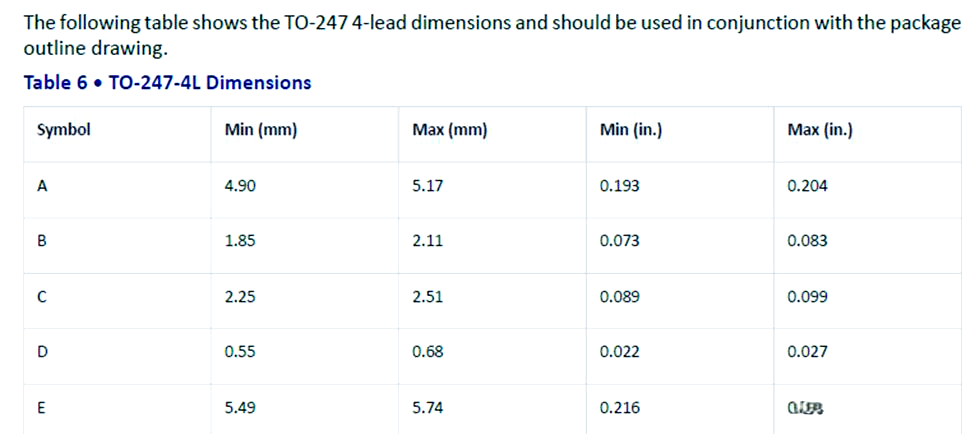

图3展示了TO247-4L的封装尺寸细节。

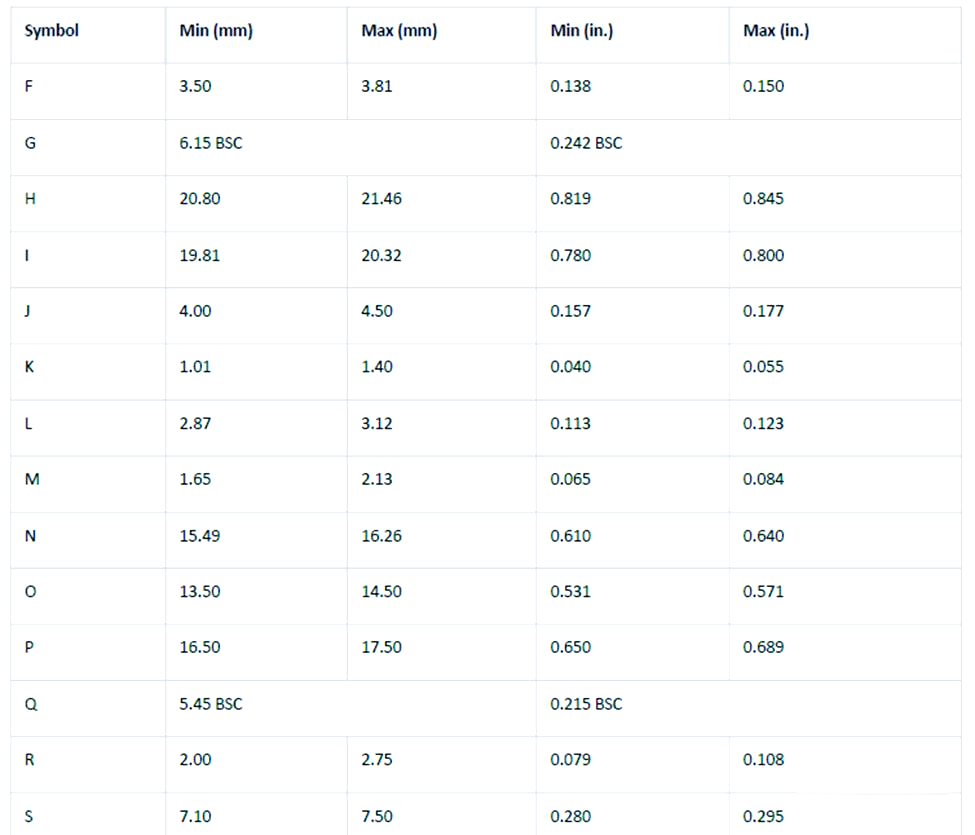

图4展示了TO247-4L的封装尺寸细节。

图5详细展示了TO247-4L的SiC MOSFET的引脚定义。接下来，我们将深入了解SiC MOSFET的TO247封装。

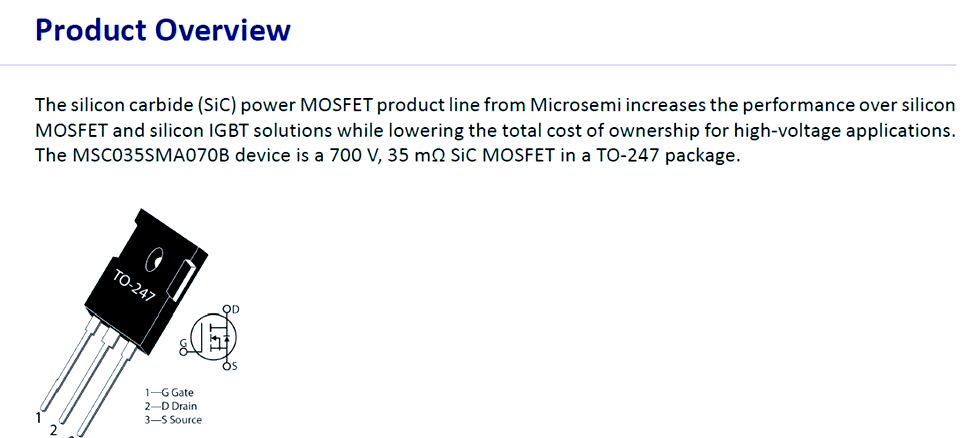

图6展示了TO247封装的SiC MOSFET的引脚定义，特别指出的是，这种封装型号的结尾为B。

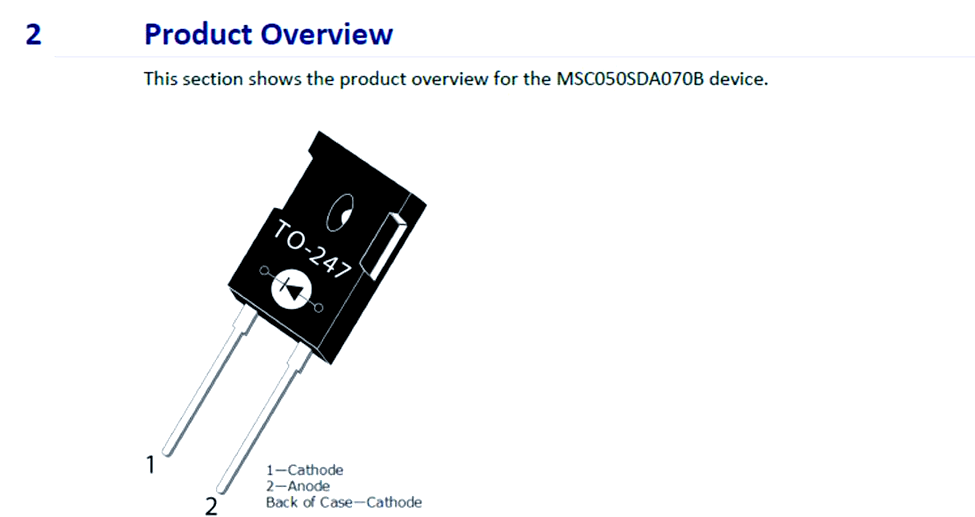

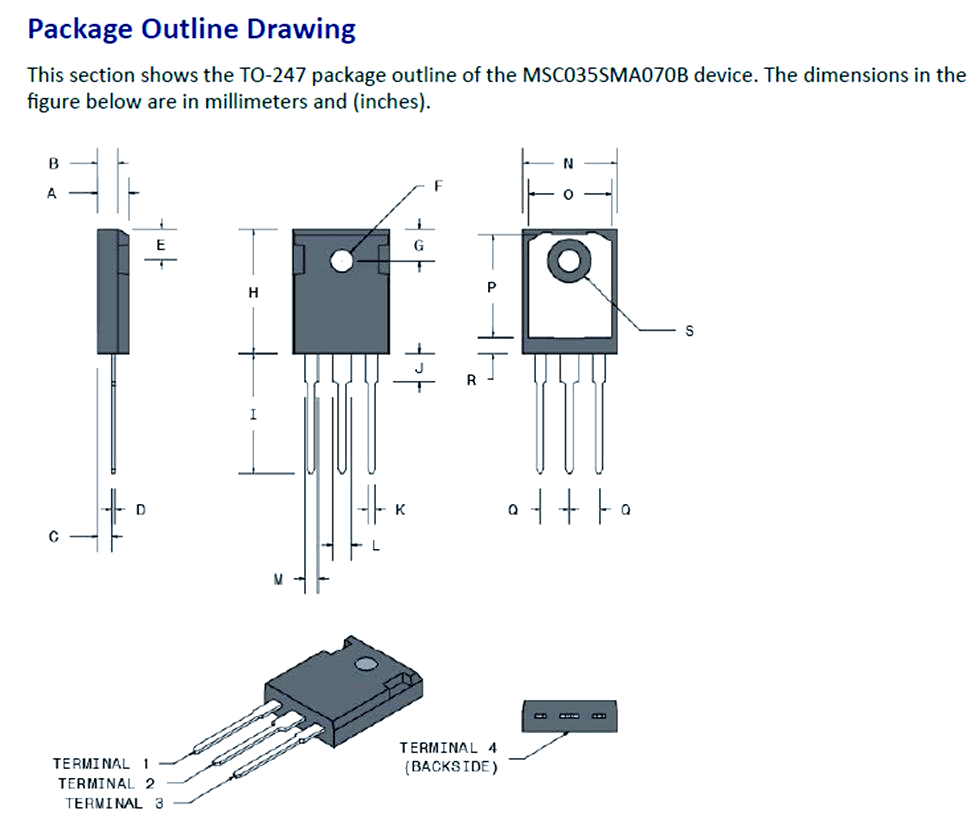

图7描绘了TO247封装的外形。这种封装的特点在于其结尾带有字母B，与图6中展示的SiC MOSFET的引脚定义相呼应。

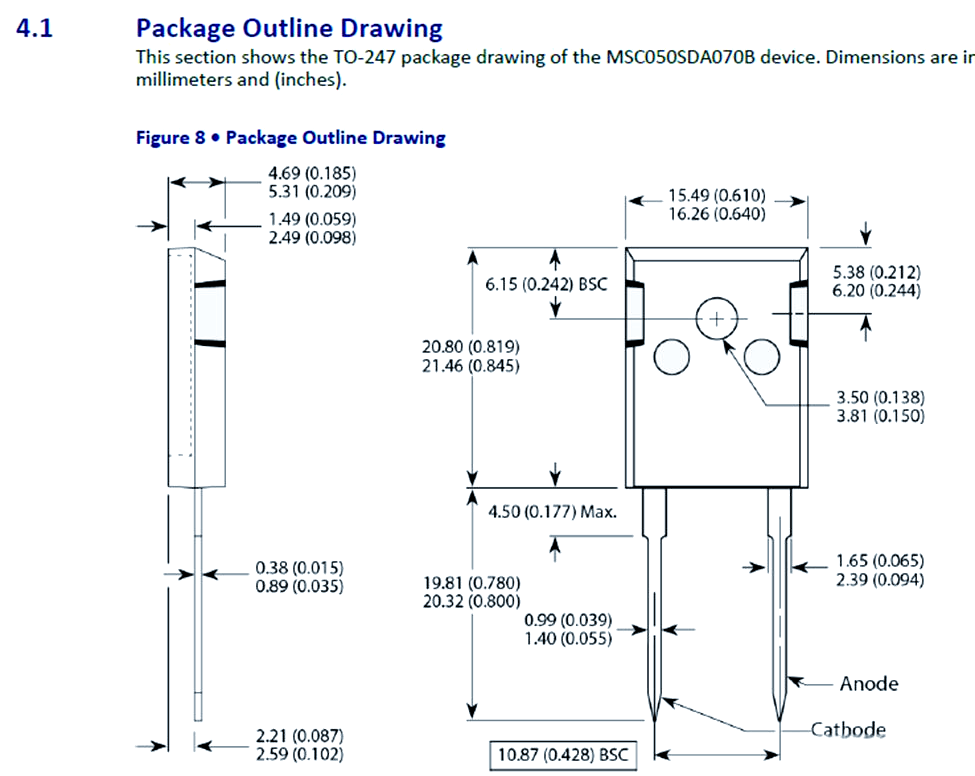

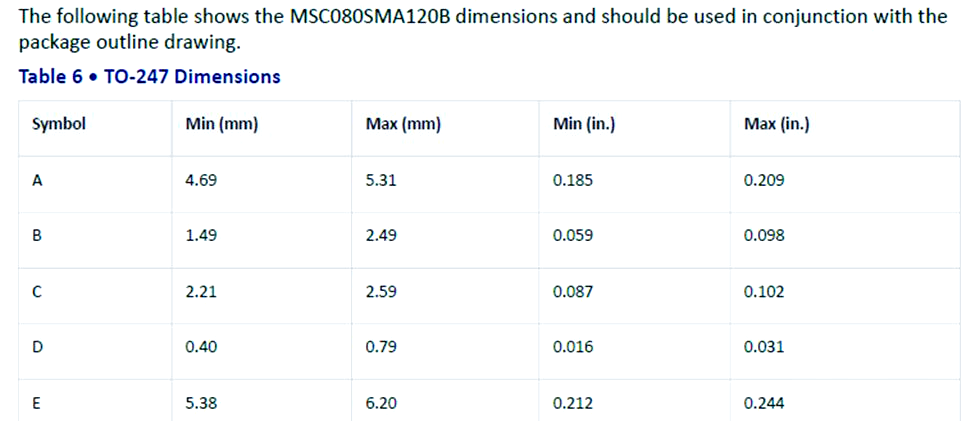

图8展示了TO247封装的尺寸细节。

图9进一步展示了TO247封装的尺寸细节。

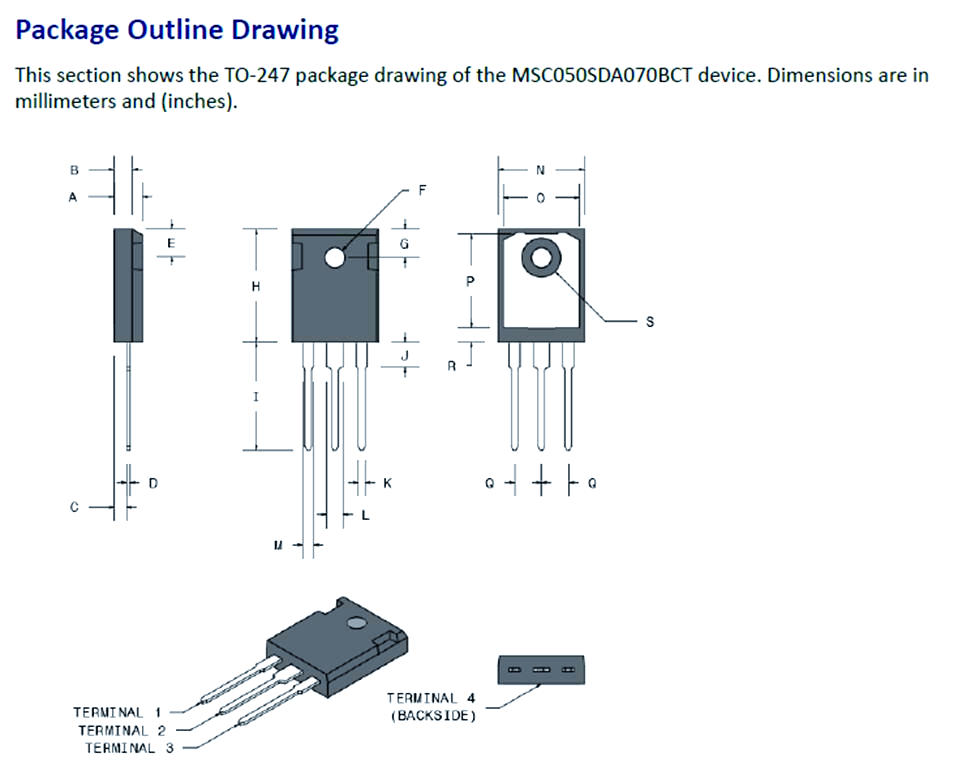

图10展示了TO247封装的SiC MOSFET的引脚定义。接下来，我们将探讨SiC DIODE的TO247封装。

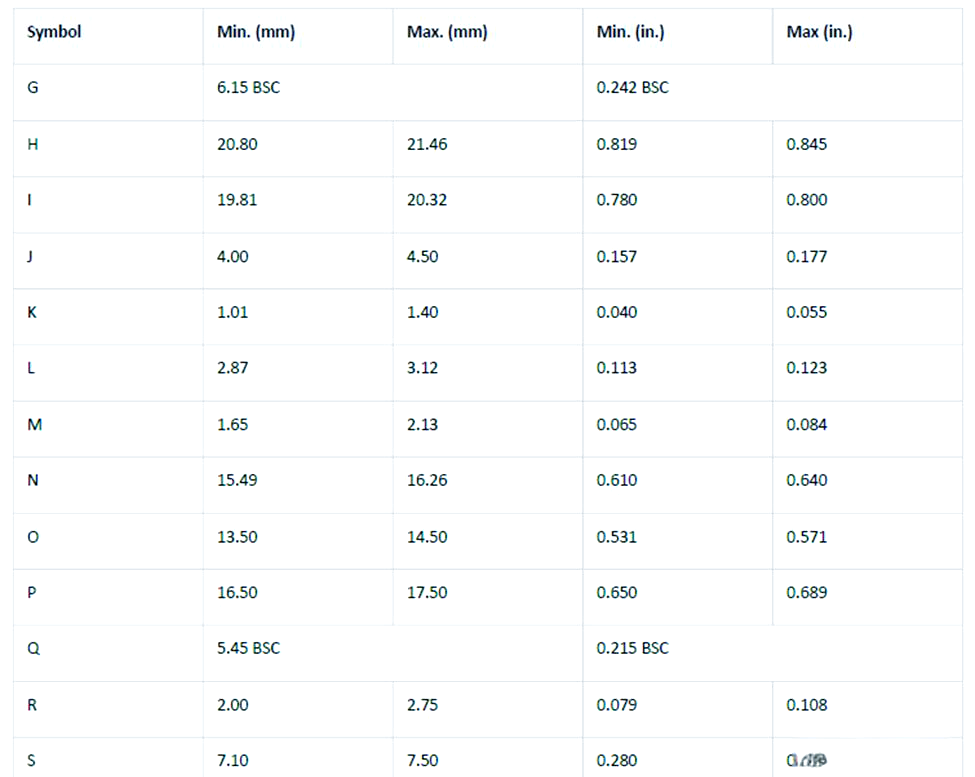

图11展示了SiC DIODE的TO247封装及引脚定义。在TO247封装的SiC DIODE中，阴极位于右侧，同时，背面的CASE也作为阴极使用。此外，这种封装型号的结尾为“B”。

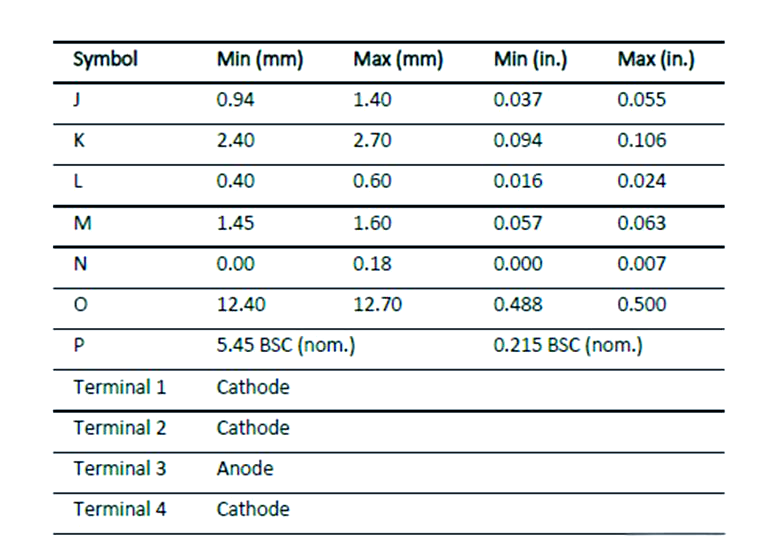

图12展示了TO247封装的SiC DIODE的外形尺寸。这种三引脚封装的SiC DIODE，其阴极位于右侧，且背面的CASE也作为阴极使用，封装结尾为“B”。

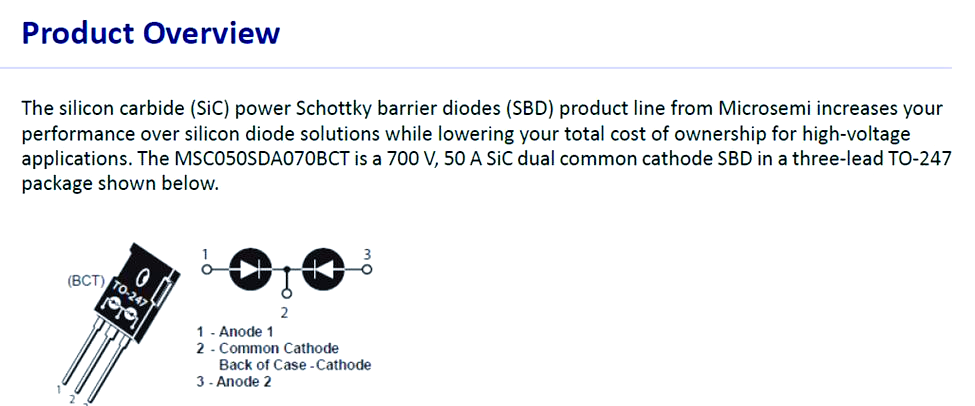

图13展示了TO247三引脚封装的SiC DIODE及其引脚定义。从图中可以清晰地看到，中间的引脚是作为共阴极使用的。值得注意的是，这种封装实际上包含了两个SiC DIODE，它们共用一个封装。除了中间的2 PIN引脚外，背面的CASE部分也作为阴极使用。此外，这种封装的型号结尾为BCT，以示其特性。

图14展示了SiC DIODE的TO247三引脚封装的外观。这种封装形式在电子元器件中相当常见，其特点在于结构紧凑且易于使用。

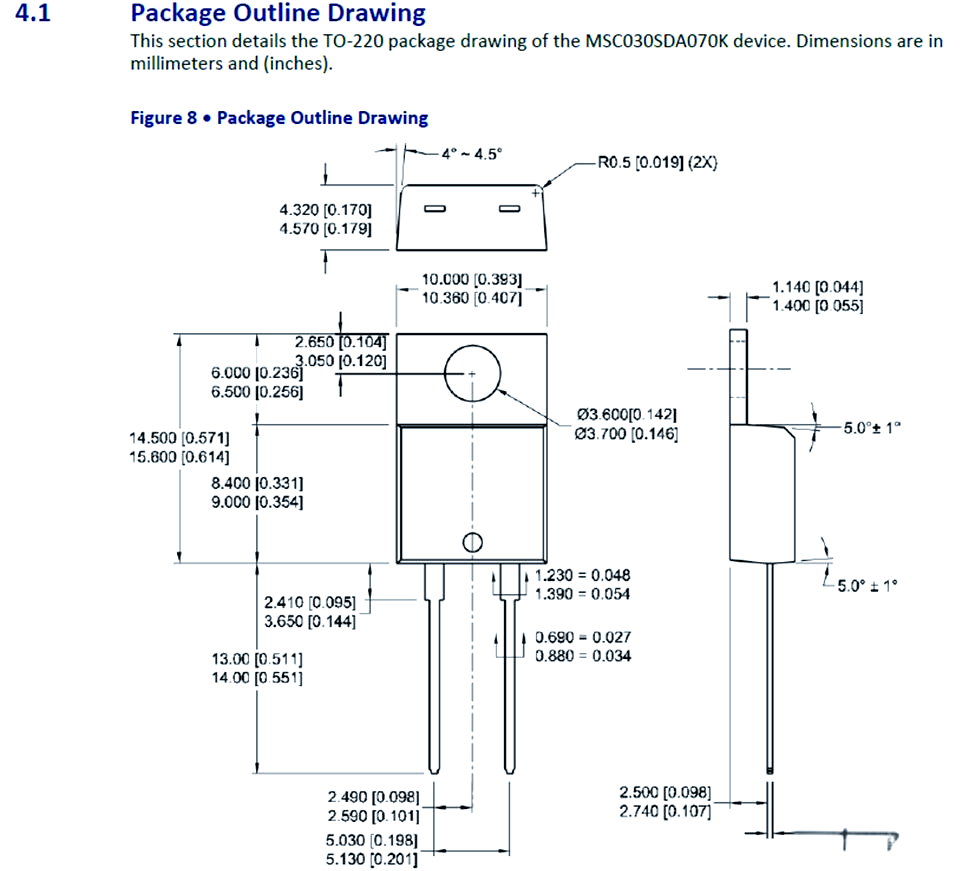

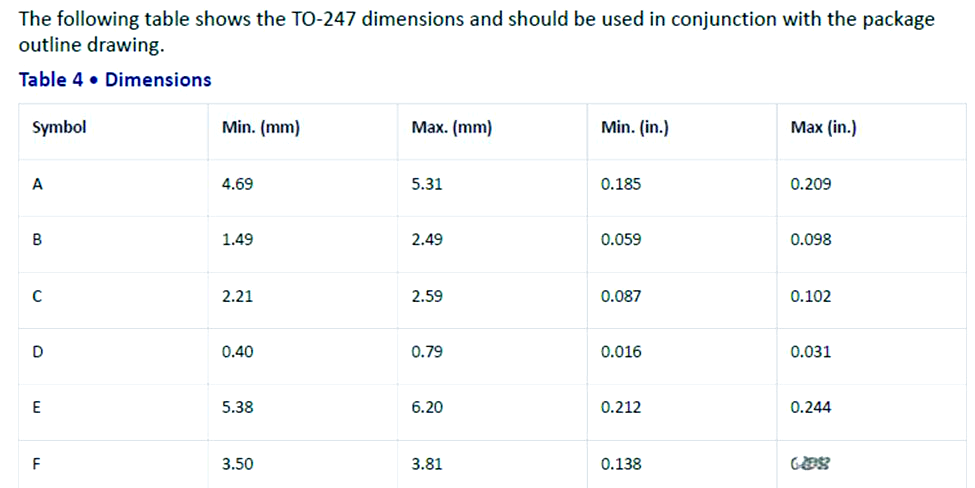

图15展示了SiC DIODE的TO247三引脚封装的尺寸细节。这种封装的尺寸设计紧凑，为电子元器件的集成提供了便利。

图16进一步展示了SiC DIODE的TO247三引脚封装的尺寸细节。这种封装尺寸的设计同样紧凑，为电子元器件的进一步集成创造了条件。

图17展示了SiC DIODE的TO247三引脚封装的引脚定义。接下来，我们将探讨SiC DIODE的另一种封装形式——TO220封装。

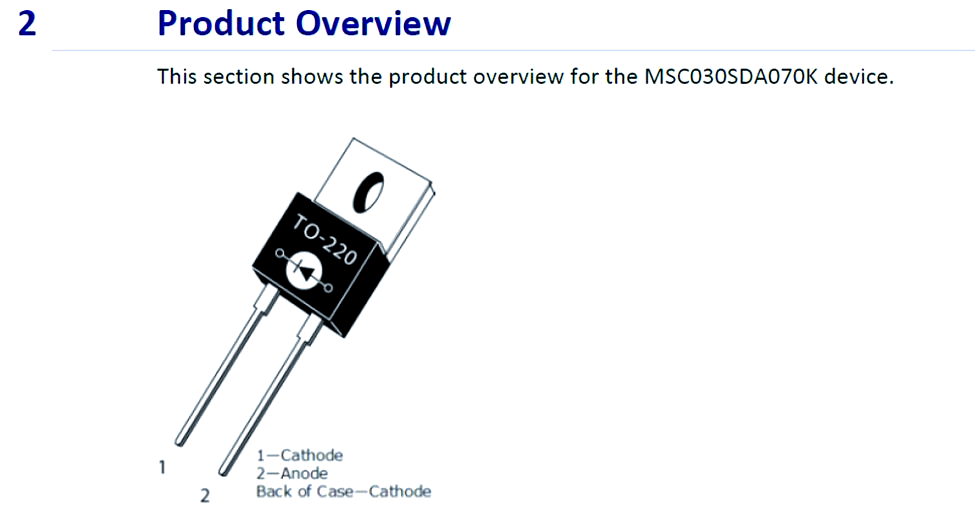

图18展示了SiC DIODE的TO220封装形式。这种封装设计简洁，仅包含两个PIN，其中右侧为阴极，左侧为阳极。此外，该封装的背面CASE设计为阴极，易于识别。值得注意的是，这种封装型号的结尾标识为K，以示其独特性。

图19展示了SiC DIODE的TO220封装的外形特点。接下来，我们将探讨另一种重要的封装形式——SiC MOSFET的D3PAK封装。

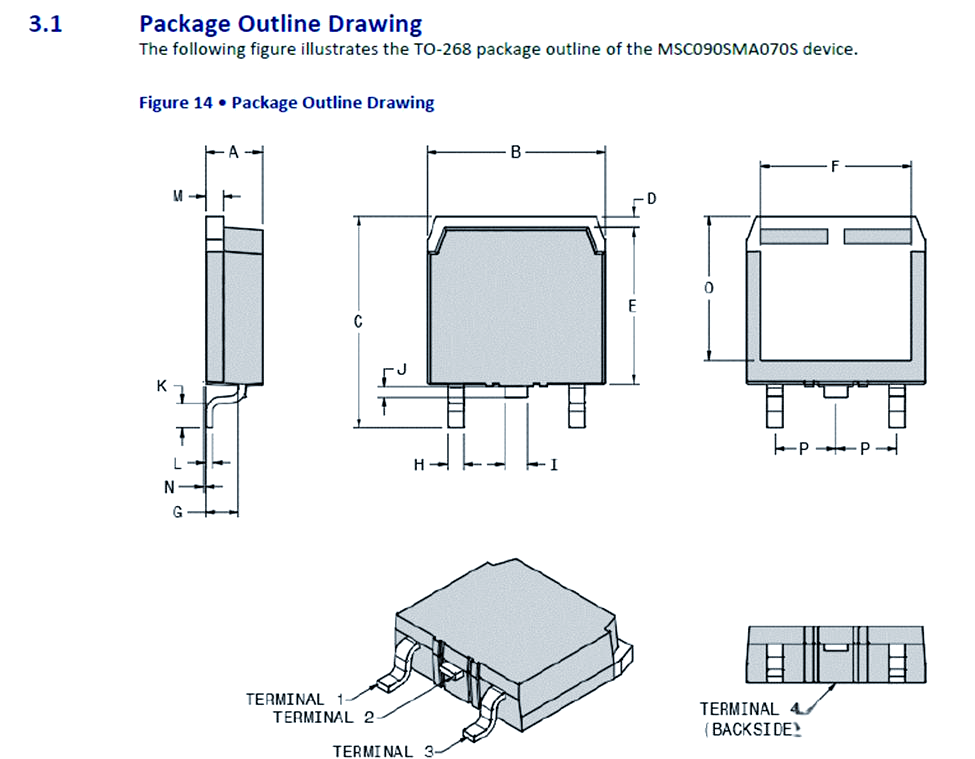

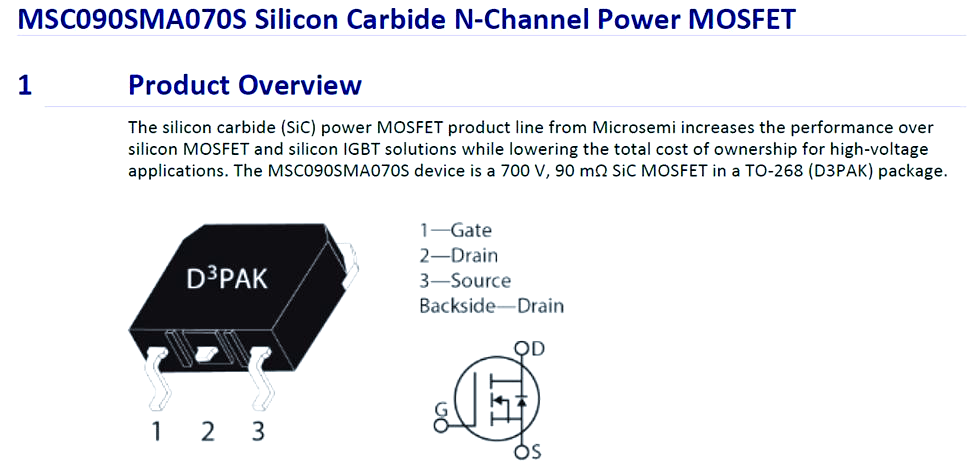

图20展示了SiC MOSFET的D3PAK封装及其引脚定义。这种封装形式常被称为贴片封装，或TO-268封装。尽管其引脚定义与TO247-3的SiC MOSFET相似，但需特别留意，2脚的Drain级并不适合直接进行贴片焊接。此外，封装背面的CASE部分为Drain级，这一点在操作时需格外谨慎。此外，这种D3PAK封装的型号结尾为“S”。

图21展示了D3PAK封装的SiC MOSFET的外形及其引脚定义。请注意，在实际操作中，应特别小心处理引脚和封装，以确保安全和性能。同时，对于不同型号的SiC MOSFET，其引脚定义可能有所不同，因此在实际应用中需仔细核对。

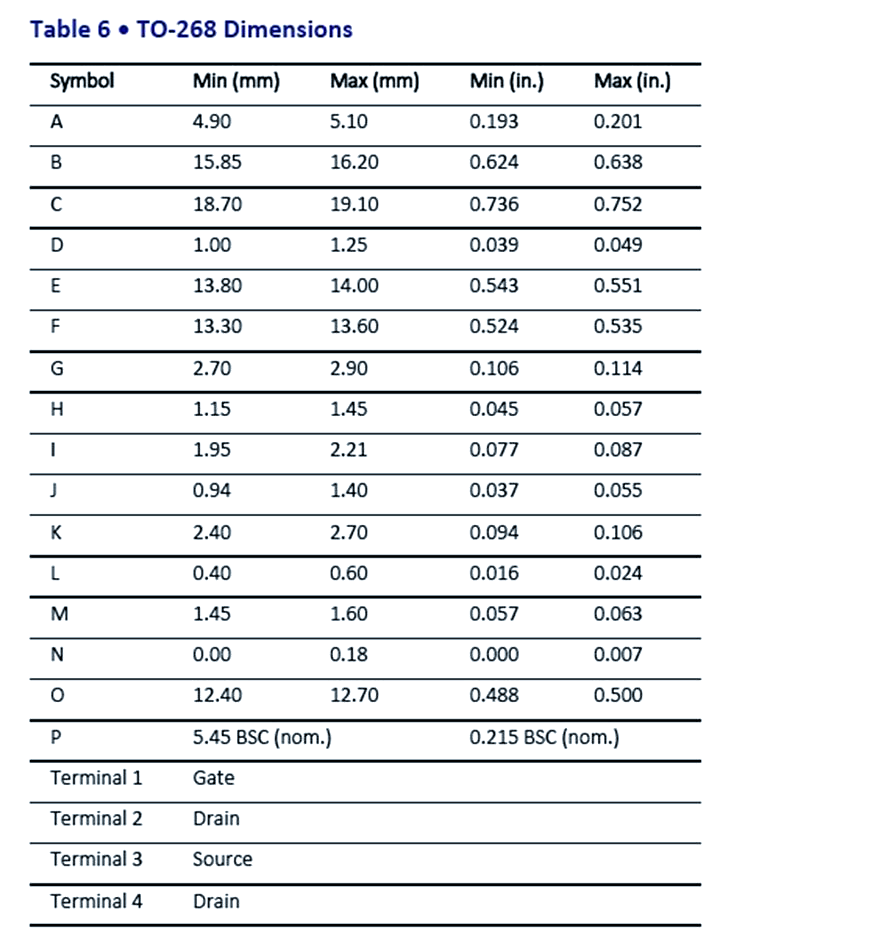

图22展示了SiC MOSFET的D3PAK封装尺寸及其引脚定义。此外，SiC MOSFET还采用其他封装形式，如SOT227封装，具体内容请参见相关技术文档。

图23展示了SiC MOSFET的SOT227封装及其引脚定义。该封装包含两个S端子，同时配备一个D端子和一个G端子，且其型号以J结尾。

图24展示了SiC MOSFET的SOT227封装的外形尺寸。值得注意的是，其内部的两个S端子是短接的，这意味着这两个S端子在电流处理能力上是相等的。接下来，我们将探讨SiC DIODE的D3PAK封装。

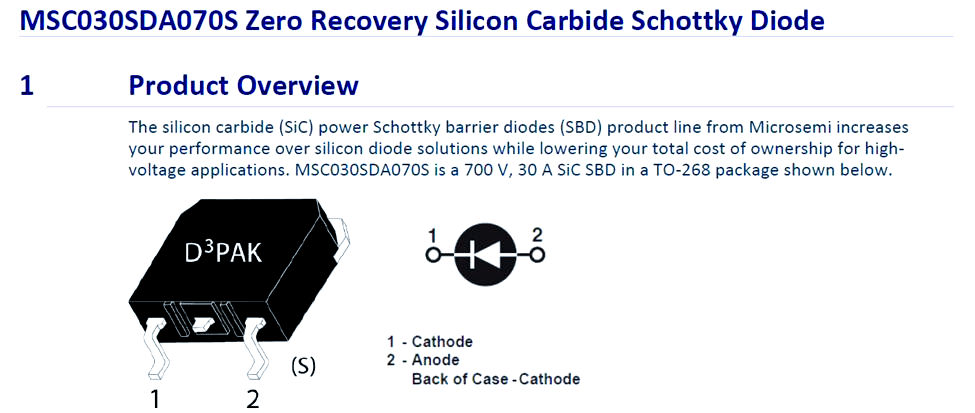

图25展示了SiC DIODE的D3PAK封装及其引脚定义。与D3PAK封装的SiC MOSFET相比，这种封装的中间引脚在SiC DIODE中并无实际功能，仅作为识别标记。该封装仅包含两个引脚，分别表示二极管的阳极和阴极，且阴极连接至背面的CASE。此外，这种封装型号的结尾为“S”。

图26展示了SiC DIODE的D3PAK封装及其引脚定义。与图25类似，这种封装的中间引脚在SiC DIODE中同样无实际功能，仅作为识别标记。同样地，该封装也仅包含两个引脚，分别代表二极管的阳极和阴极，其中阴极与背面的CASE相连。此外，这种封装型号同样以“S”结尾。

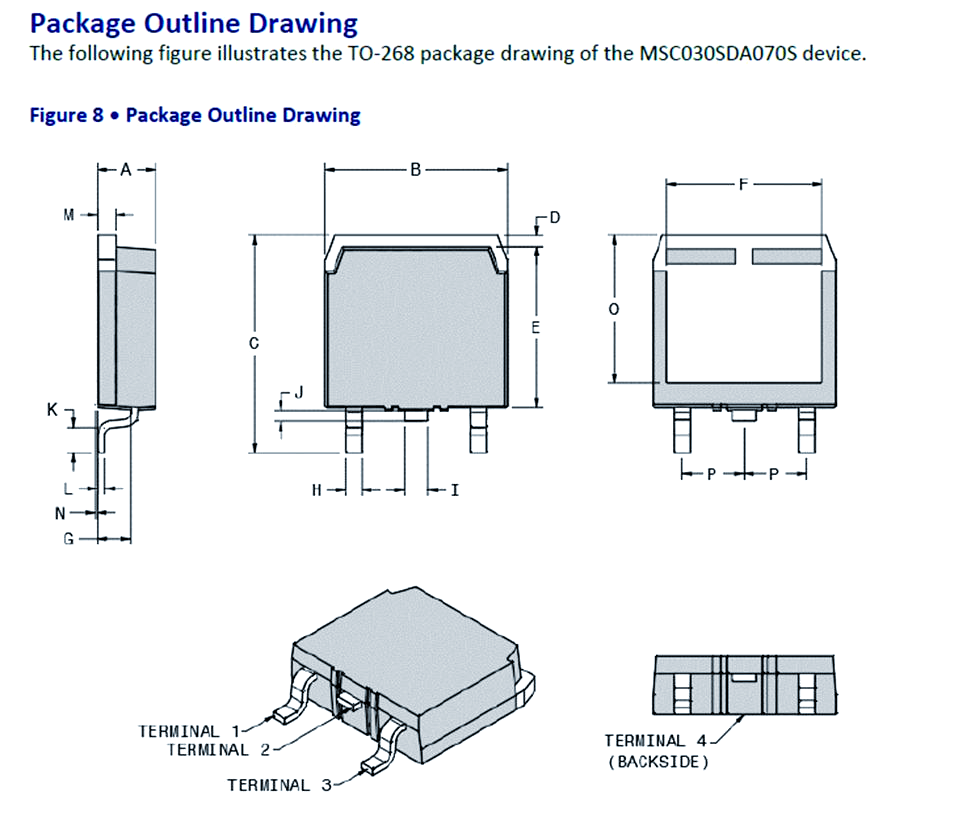

图27展示了SiC DIODE的D3PAK尺寸。请注意，尽管尺寸在图中未明确标出，但通常，这种封装的尺寸会以特定单位进行标注，以便于实际应用中的选择和安装。

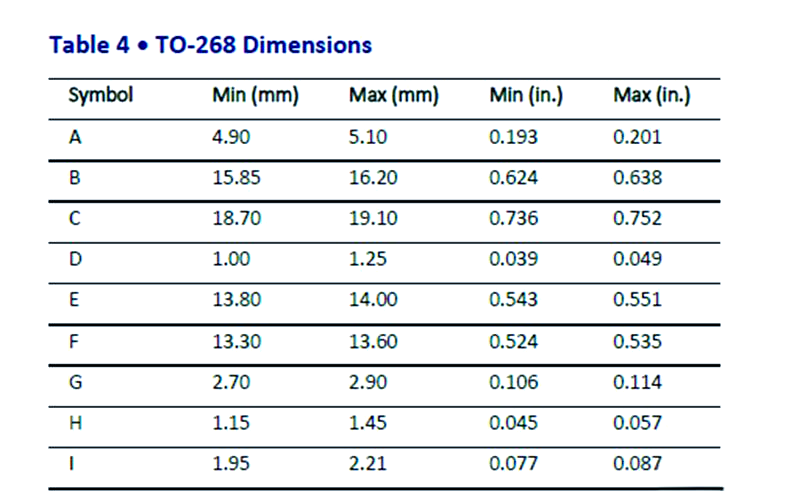

图28展示了SiC DIODE的D3PAK尺寸。此外，SiC DIODE还提供了SOT227封装，为应用提供了更多选择。

图29展示了SiC DIODE的SOT227封装及其引脚定义。值得注意的是，SOT227封装内实际上包含了两个独立的SiC DIODE，其布局类似于TO247的三引脚封装。但不同的是，这两个DIODE在SOT227封装中并未直接相连，且存在两种不同的封装方式：一是正向放置，二是反向放置。此外，这种封装型号的结尾为“J”，以示其独特性。

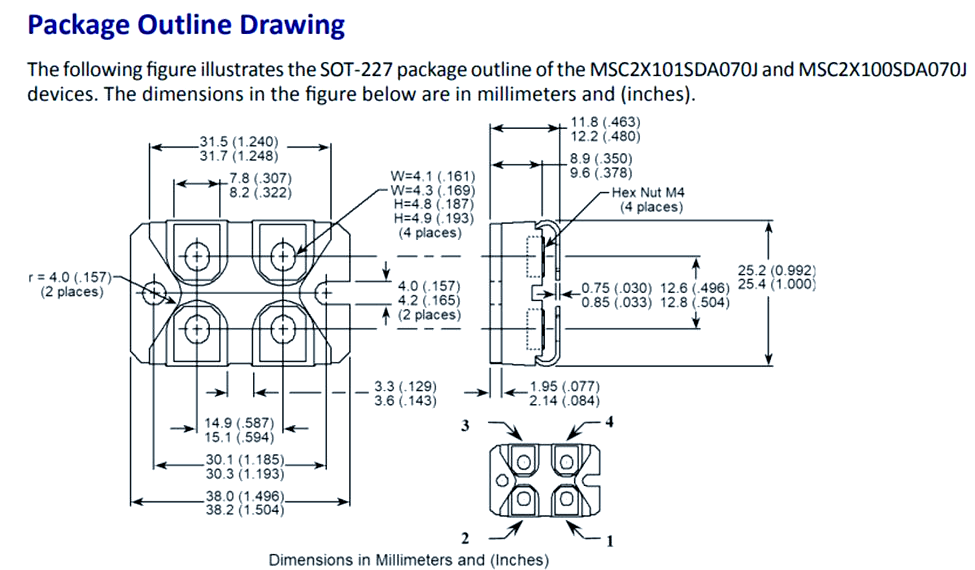

图30展示了SiC DIODE的SOT227封装的外形及尺寸，请注意，这里的尺寸单位为毫米或英寸，其中英寸以括号形式呈现。接下来，我们将探讨另一种封装类型——SiC MOSFET的D2PAK封装。

图31展示了SiC MOSFET的D2PAK封装及其引脚定义。D2PAK封装相较于D3PAK更为紧凑，亦被称为TO263-7。该封装具有七个引脚，其中1号为Gate，2号为Source Sense，而3至7号则均为Source。此外，背面的CASE用作Drain。值得注意的是，此封装型号以SA结尾。

图32展示了SiC MOSFET的D2PAK封装外形及其详细的引脚定义。这一封装设计相较于D3PAK更为紧凑，且被称为TO263-7。它包含七个引脚，其中Gate对应1号引脚，Source Sense对应2号，而3至7号则均为Source。此外，封装的背面CASE部分被用作Drain。请注意，此封装型号以SA结尾，以区别于其他类型。

图33展示了SiC MOSFET的D2PAK封装尺寸。这一尺寸相较于其他封装类型更为紧凑，进一步优化了空间利用率。

图34展示了SiC MOSFET的D2PAK封装引脚的定义。接下来，我们将探讨SiC DIODE的T-MAX封装。

图35展示了SiC DIODE的T-MAX封装及其引脚定义。在这种封装中，二极管的阴极引脚设计得相对较宽，且背面的CASE也作为阴极使用。引脚左侧为阴极，而右侧则为阳极，这与常规的TO220封装的SiC DIODE相一致。此外，该封装型号以B2结尾，以示区分。

图36展示了SiC DIODE的T-MAX封装的外形及其引脚定义。该封装设计独特，阴极引脚宽大，且背面的CASE也作为阴极使用，确保了稳定的电气性能。左侧为阴极，右侧为阳极，这种布局与常规的TO220封装的SiC DIODE保持一致，便于用户理解和使用。此外，该封装型号以B2结尾，以进一步明确其特性。

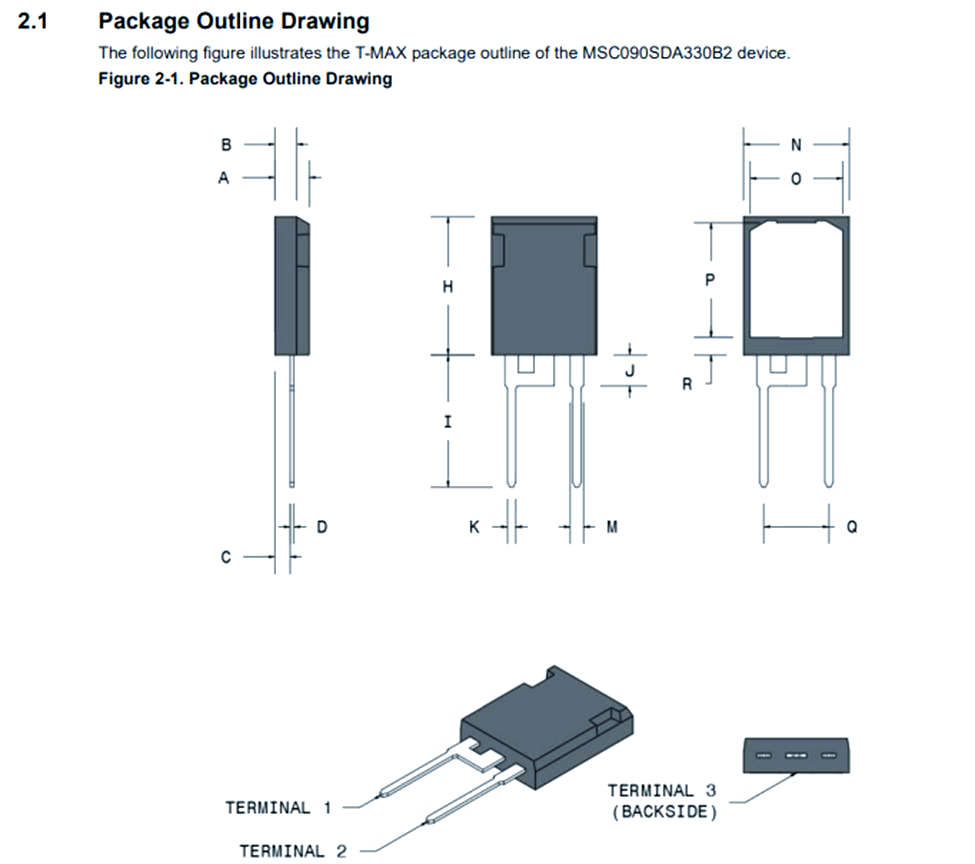

图37展示了SiC DIODE的T-MAX封装的尺寸及其引脚定义。此外，还有一种新兴的TOLL封装，即TO-LeadLess封装，这种设计特别适用于高功率密度应用，其尺寸更为紧凑，相较于D2PAK，面积节省了30%，体积更是减少了60%。同时，它采用四引脚配置，与TO247-4L相似，这一设计有助于降低源极电感，实现栅极驱动的开尔文连接，从而充分发挥SiC MOSFET的高速性能。关于这一点，我们在此不再赘述。
