一、简介

稳压二极管（又叫齐纳二极管，英文名称Zener diode）是一种硅材料制成的面接触型晶体二极管，简称稳压管。利用PN结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象。

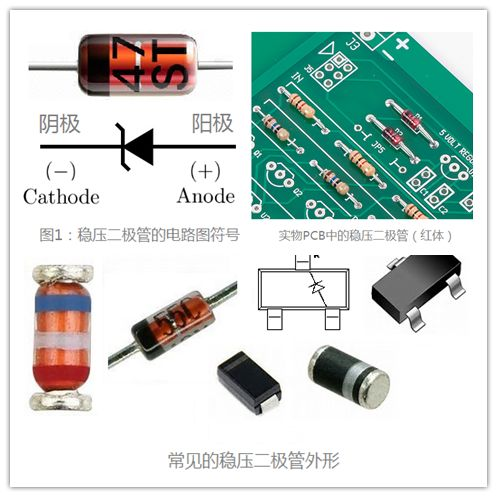

二、符号

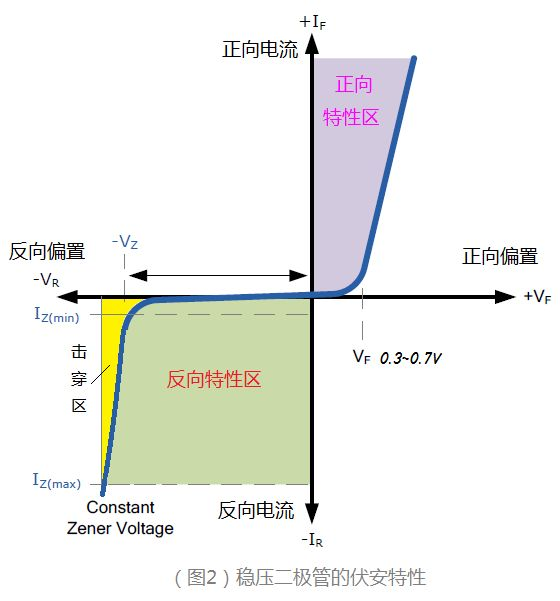

三、工作原理

稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

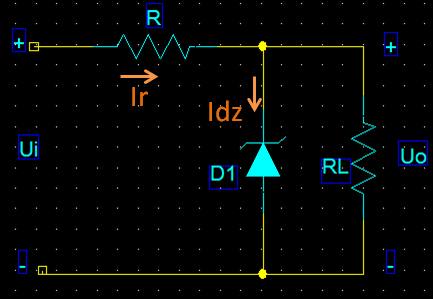

四、主要参数 五、和二极管区别 二极管一般在正向电压下工作，稳压管则在反向击穿状态下工作，二者用法不同；普通二极管的反向击穿电压一般在40V以上，高的可达几百伏至上千伏，而且在伏安特性曲线反向击穿的一段不陡，即反向击穿电压的范围较大，动态电阻也比较大。对于稳压管，当反向电压超过其工作电压Vz（亦称齐纳电压或稳定电压）时，反向电流将突然增大，而器件两端的电压基本保持恒定。对应的反向伏安特性曲线非常陡，动态电阻很小。稳压管可用作稳压器、电压基准、过压保护、电平转换器等。 六、应用电路 6.1 简易稳压电路

此电路利用齐纳二极管的稳压特性，实现稳压，但输出电流很小。

UI=UR+UOU_I = U_R+U_OUI​=UR​+UO​

IR=IDz+ILI_R = I_{D_z}+I_LIR​=IDz​​+IL​

6.2 改进型稳压电路

此电路利用齐纳二极管的稳压特性，实现稳压，可输出较大的电流。

6.3 LED指示灯的ESD保护电路

此电路利用齐纳二极管的反向偏置特性，防止LED受静电过高而损坏。

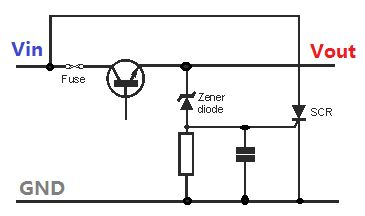

6.4 过压保护电路

如果输出电压过高，此电路中的齐纳二极管会导通，进而触发可控硅SCR对输入电压端进行限制。

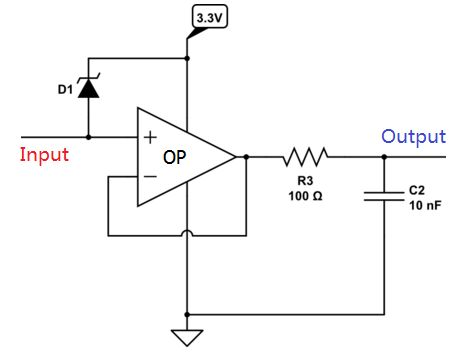

6.5 信号限幅电路

如果输入信号过大，容易损坏运放OP，通过放置齐纳二极管可对Input信号的幅度大小进行限制。注意这种情况下，要选用反向漏电流很小的D1；而信号频率过高的话，还要考虑D1的等效电容要足够小。

七、选取原则

要求导通电压低时选锗管；

要求反向电流小时选硅管；

要求导通电流大时选面结合型；

要求工作频率高时选点接触型；

要求反向击穿电压高时选硅管；

要求耐高温时选硅管。

稳压二极管的稳压值离散性很大，即使同一厂家同一型号产品，其稳定电压值也不完全一样，这一点在选用时应加以注意。对要求较高的电路，选用前应对稳压值进行检测。对于过电压保护的稳压二极管，其稳定电压的选定要依据保护电压的大小选用，其稳定电压值不能选的过大或过小，否则起不到电压保护的作用。在选用稳压二极管时，除了要注意稳定电压、最大工作电流等参数外，还要注意选用动态电阻较小的稳压二极管，因为动态电阻越小，稳压性能越好。使用稳压管时应注意，二极管的反向电流不能无限增大，否则会导致二极管的过热损坏。因此，稳压管在电路中一般需要串联限流电阻。选用稳压二极管时，要根据具体电子电路来考虑，简单的并联稳压电源，输出电压就是稳压二极管的稳定电压。
