你是否想过，我们日常使用的手机、电脑、家电，甚至新能源汽车的核心电路中，有一种看似简单却至关重要的元件 ——二极管？它如同电子世界的 “单向门”，默默控制着电流的流向，让交流电变直流电、信号精准传递、灯光绚烂闪烁。作为半导体领域的 “元老级” 器件，二极管从诞生至今已逾百年，却始终在电子电路中扮演着不可替代的角色。今天，我们将从微观结构到宏观应用，全方位解析这个 “小身材、大能量” 的电子元件。

揭开二极管的神秘面纱：

从 PN 结到封装工艺

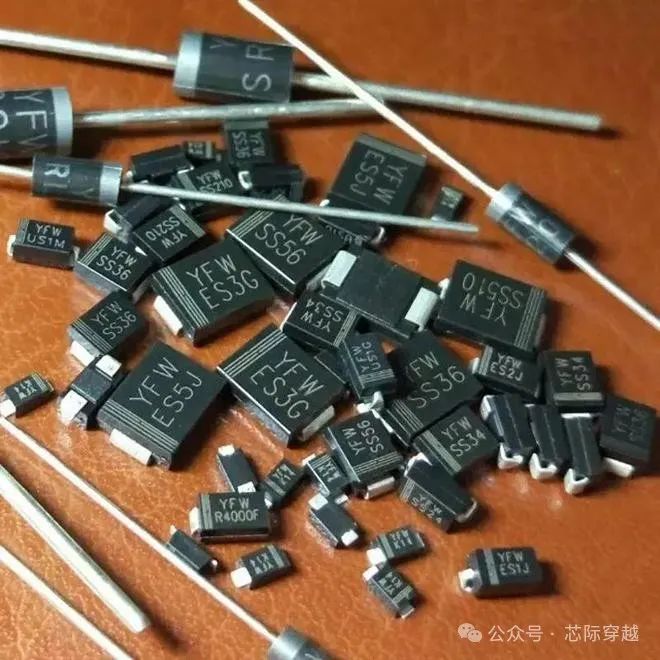

二极管的定义与核心构造

二极管是由半导体材料（硅、锗、硒等）制成的两端器件，核心是一个PN 结。简单来说，它就像一个 “三明治”：中间是 P 型半导体（空穴为多数载流子）和 N 型半导体（自由电子为多数载流子）的交界层，两侧分别引出电极 ——阳极（P 区，正极）和阴极（N 区，负极），外部包裹管壳形成完整器件。

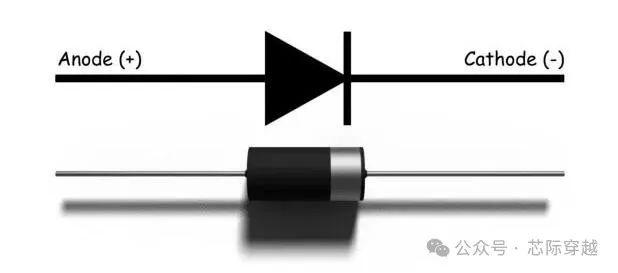

电路符号：二极管的符号 “—” 中，三角箭头表示正向电流方向（从阳极到阴极），短横线代表阴极，形象地体现了其 “单向导电” 的特性。

材料选择：硅（Si）是最常用的材料，因其击穿电压高、温度稳定性好（工作温度可达 150℃以上）；锗（Ge）早期应用广泛，但因反向漏电流大、耐高温性差，逐渐被硅取代；硒（Se）则在早期整流器中使用，如今更多用于特殊场景。

PN 结：单向导电的灵魂所在

当 P 型和 N 型半导体结合时，交界处会形成空间电荷区（PN 结）。P 区的空穴向 N 区扩散，N 区的电子向 P 区扩散，留下无法移动的正负离子，形成自建电场。这个电场像一道 “壁垒”，阻止载流子继续扩散，最终达到动态平衡。

载流子运动机制：

扩散运动：载流子从高浓度区域向低浓度区域移动，由浓度差驱动（如 P 区空穴向 N 区扩散）。

漂移运动：载流子在电场作用下定向移动，由电场力驱动（如自建电场迫使少数载流子反向移动）。

动态平衡：扩散与漂移最终达到平衡，PN 结宽度稳定，自建电场强度固定。

PN 结的微观世界：

电流控制的底层逻辑

半导体的导电奥秘：从纯净到掺杂

本征半导体：完全纯净的硅 / 锗晶体，价电子被共价键束缚，常温下自由载流子极少，导电能力极弱。

掺杂工艺：

P 型半导体：掺入三价元素（如硼），硼原子与硅原子形成共价键时缺少一个电子，产生大量空穴（带正电），空穴成为主要载流子。

N 型半导体：掺入五价元素（如磷），磷原子多余一个价电子，脱离后形成自由电子（带负电），电子成为主要载流子。

PN 结的形成

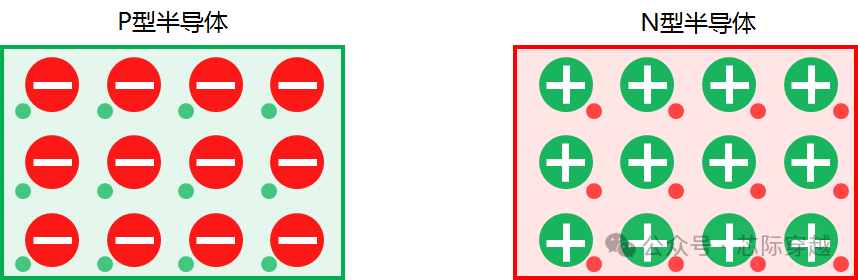

P（Positive）型和N（Negative）型可根据它们的载流子（载流子说得比较学术，其实就是导体里面能流动的带电粒子，为电子或者是空穴，空穴可以看作是带正电的电子）来区分。对半导体材料（一般应该是硅Si）掺入不同的杂质，就可以形成P型半导体和N型半导体。P型半导体里面能够流动的粒子是空穴，N型半导体里面能够流动的粒子是电子。它们的结构如下图1所示，对于它们俩如何参杂以形成不同的半导体，我们可没必要再研究下去，除非你是专门搞半导体材料的。P型半导体中的大红圆是负离子，由于材料的性质，它是不可移动的，而其中的小绿圆（空穴），是可移动的，这一点很重要，请务必记住；同理N型半导体，它里面的大绿圆（正离子）不可自由移动，而小红圆（电子）可自由移动。

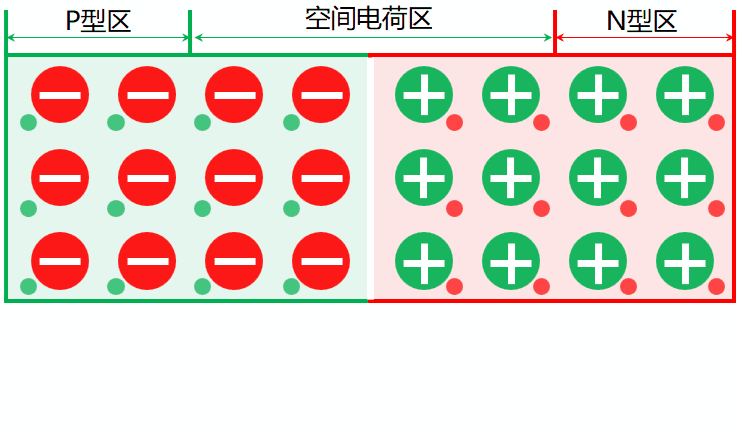

简单了解了P型半导体和N型半导体之后，我们常说的PN结是如何形成的呢，且看下方图2动图。当P型半导体和N型半导体结合在一起的时候，由于P型半导体中空穴浓度高，而N型半导体中电子浓度高，因此会形成一个扩散运动，P型半导体中空穴会向它浓度低的地方扩散，从而扩散到N型区，N型半导体的电子也会向它浓度低的地方扩散，从而扩散到P型区。这样一来，P型区剩下不能自由移动的负离子，而N型区剩下不能自由移动的正离子，一正一负，在PN结内部形成了一个从左往右的内电场，基本上这个内电场就体现PN结的工作特性。另外有一点要说明的是，PN结只是局部带电，即P型区呈负电，而N型区呈负电，但是它们俩一中和，整体上是呈中性的。

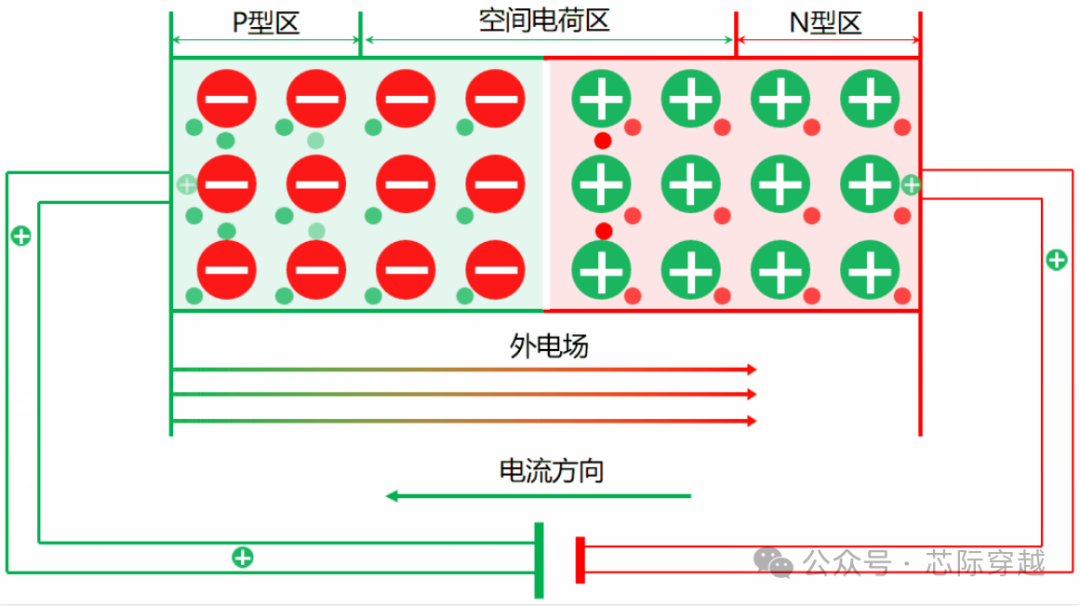

PN结接正向电压

当PN结接正向电压时，即P型区接电源的正极，N型区接电源的负极。这时外加电源形成的电场就会与内电场方向相反，而当外电场的强度超过内电场的时候，PN结就导通了，这时电子就可以从PN结通过。如下图3动图所示，电路中，在导线上流动的是负电子，下图中为了方便起方，用的空穴表示，不会影响分析过程。在外部电场完全抵消内部电场之后，空穴就可以畅通无阻地通过PN结了。

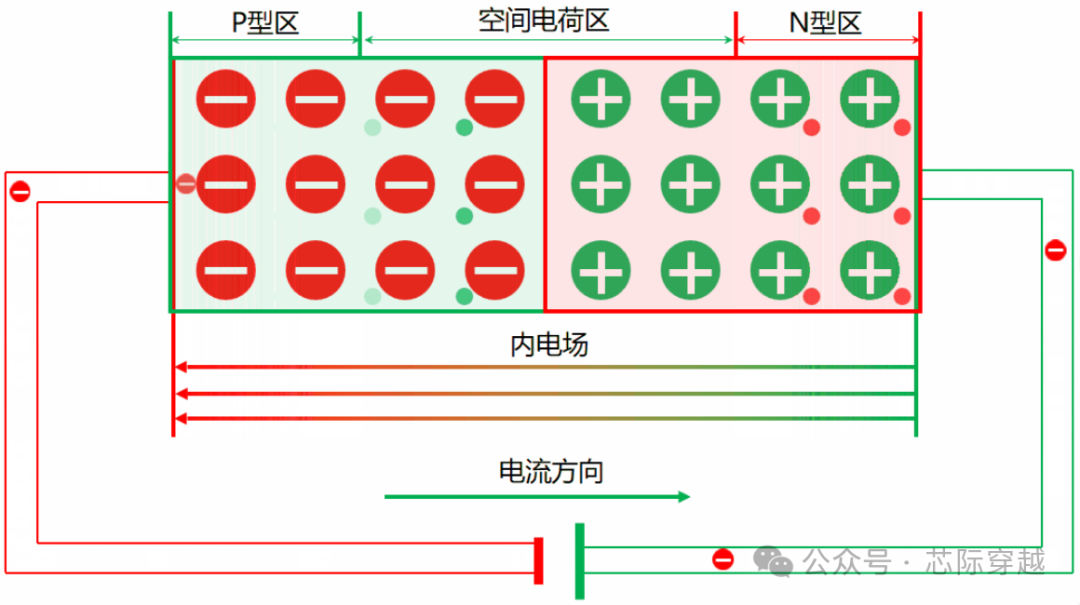

PN结接反向电压

当PN结接反向电压时，P型区的空穴会被电子抵消掉，而N型区电子会流动到电源的正极，这样一来，会有助于内电场强度增强，更不利于电子通过PN结。内电场不停地增强，会超过外部电源形成的电场强度，超过之后，电子就不能够通过PN结了。在外部看来，就是反向电阻无穷大了。

二极管的家族图谱：

分门别类各显神通

二极管的分类方式多样，按结构、材料、功能可分为数十种类型，以下是最常见的分类及应用场景：

按结构与工艺分类

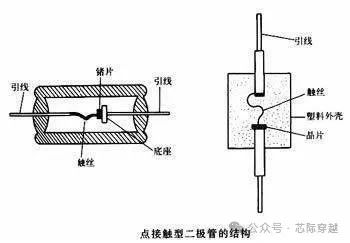

点接触型二极管：

结构：PN 结面积小，电极与半导体呈点接触。

特点：高频性能好（结电容小），但只能通过小电流（几十 mA 以下），承受低反向电压（几十 V）。

应用：高频检波（如收音机信号解调）、小电流开关电路。

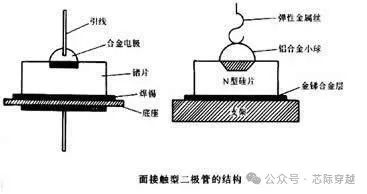

面接触型二极管：

结构：PN 结面积大，电极与半导体呈面接触。

特点：可通过大电流（几 A 到几十 A），承受高反向电压（几百 V 到几千 V），但结电容大，高频性能差。

应用：电源整流（如将 220V 交流电转为直流电）、工业设备大电流控制。

平面型二极管：

结构：采用光刻工艺制造，PN 结面积可灵活设计。

特点：小面积用于高速开关（如数字电路），大面积用于功率整流（如逆变器）。

应用：集成电路（IC）内部开关元件、大功率电源模块。

功能型二极管：超越单向导电的特殊能力

稳压二极管（齐纳二极管）：

原理：利用齐纳击穿特性，反向偏置时两端电压稳定在特定值（如 5V、12V），电流在一定范围内变化时电压几乎不变。

应用：电路稳压（如锂电池充电保护电路）、基准电压源。

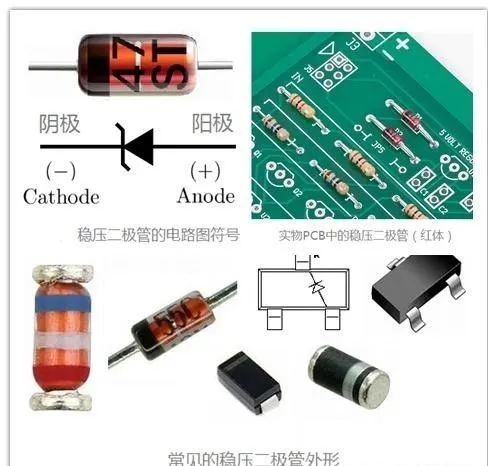

常见稳压二极管外形

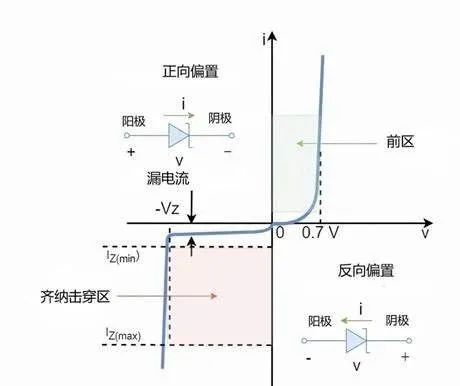

典型齐纳二极管的特性

光电二极管（光敏二极管）：

原理：反向偏置时，光照激发 PN 结产生电子 - 空穴对，反向电流随光照强度增加而线性增长；无光照时仅漏电流。

应用：光信号检测（如光纤通信接收器）、太阳能电池（大面积光电二极管直接将光能转化为电能）。

光电二极管的图片符号

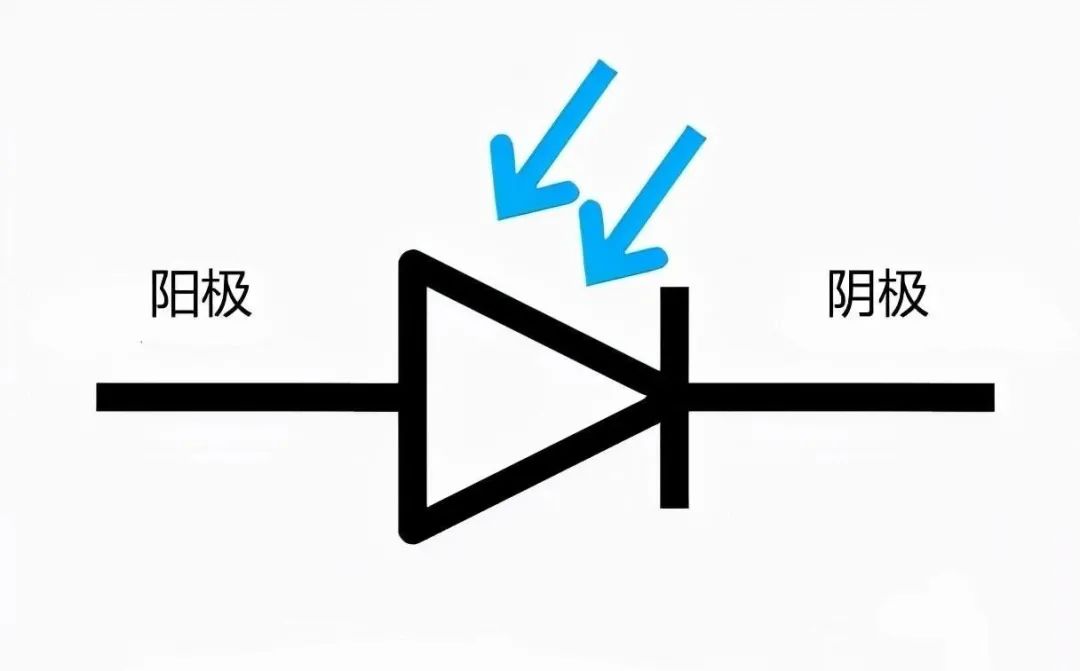

光电二极管符号

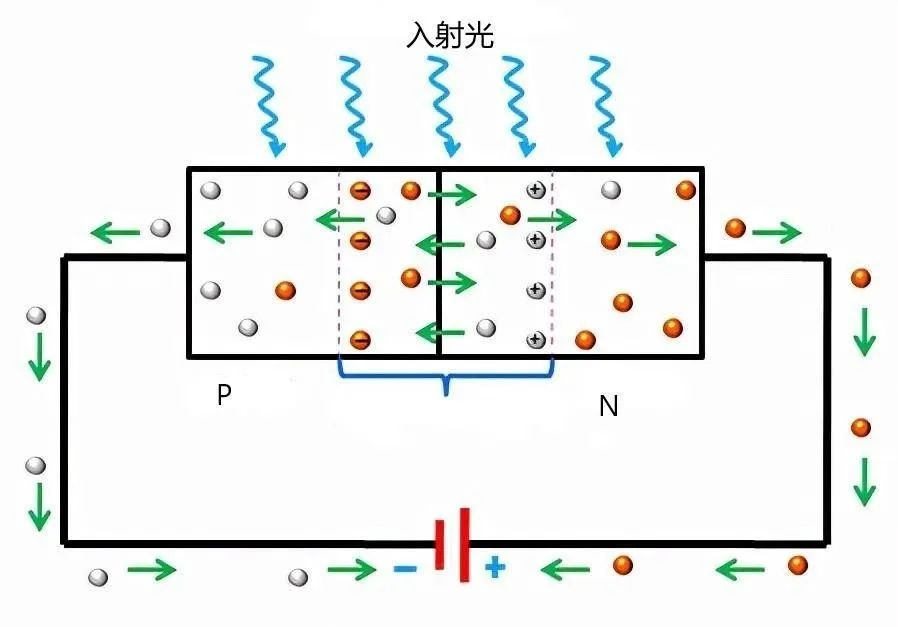

光电二极管工作原理

发光二极管（LED）：

原理：正向导通时，电子与空穴复合释放能量，转化为光子（电致发光），光谱由材料决定（如 GaN 发蓝光，InGaAlP 发黄光）。

特点：低电压驱动（1.8-3.6V）、长寿命（10 万小时以上）、环保节能，逐步取代白炽灯和荧光灯。

应用：照明（LED 灯）、显示（手机屏幕背光、LED 大屏）、信号指示（电源指示灯）。

发光原理

肖特基二极管：

原理：金属与 N 型半导体接触形成势垒，无 PN 结，导通电压极低（0.3-0.5V），反向恢复时间极短（纳秒级）。

特点：高频、低压、大电流场景优势显著，但反向耐压较低（通常≤200V）。

应用：开关电源（如笔记本电脑适配器）、逆变器、高频整流。

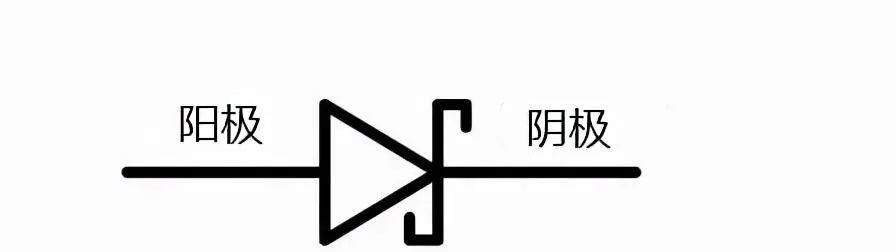

肖特基二极管电路符号

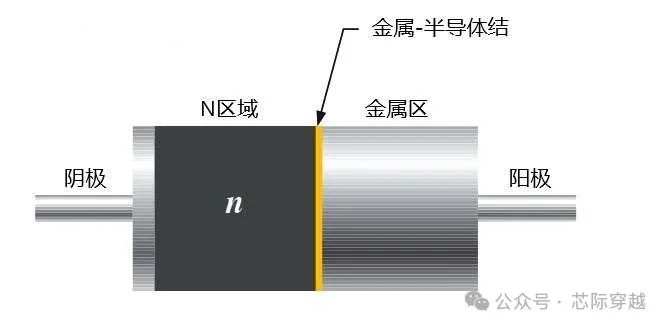

肖特基二极管结构图

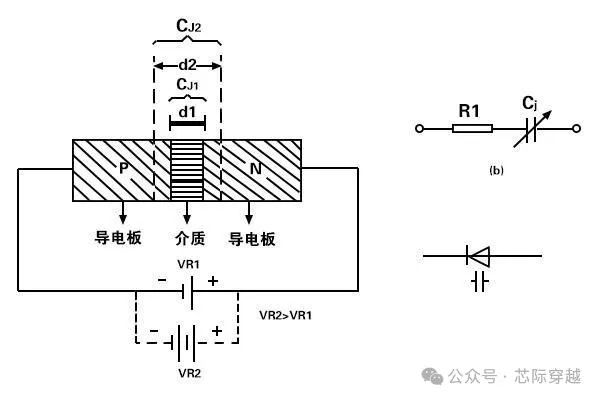

变容二极管：

原理：反向偏置时，PN 结电容随电压变化而变化，用于调节电路频率。

应用：射频调谐（如收音机选台）、自动频率控制（AFC）

二极管常用的八种用途

防反

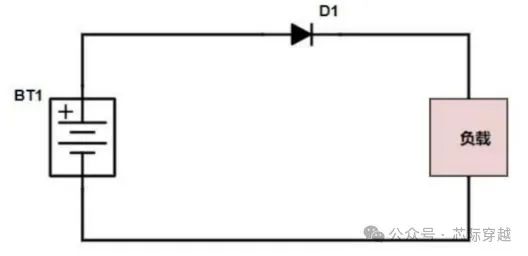

在主回路中，串联一个二极管，是利用二极管的单向导电的特性，实现了最简单可靠的低成本防反接功能电路。

这种低成本方案一般在小电流的场合，类似小玩具等。

通常用肖特基二极管作为防反二级管。

因为二极管导通会有一个0.7V（硅管）的导通压降，如果实际电流很大的话，那么就会产生一个热损耗，会导致发热。而且如果反接的电压很大的话，超过反向截止电压，也会击穿二极管本身，导致二极管失效，起不到防反接的功能，从而不能起到保护后级电路的作用了。

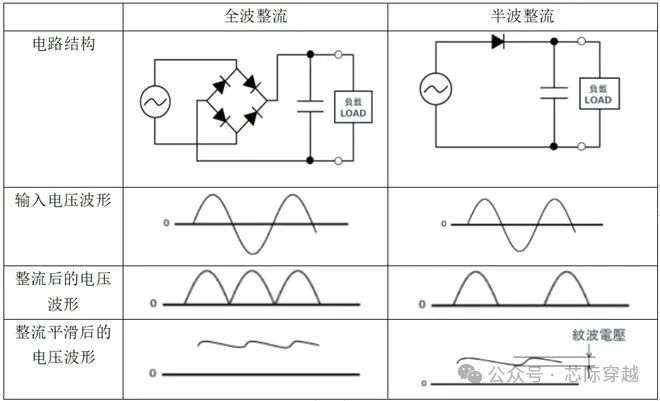

整流

整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电，这就是交流电的整流过程，整流电路主要由整流二极管组成，整流二极管一般为平面型硅二极管，用于各种电源整流电路中。经过整流电路之后的电压已经不是交流电压，而是一种含有直流电压和交流电压的混合电压，习惯上称单向脉动性直流电压。

稳压

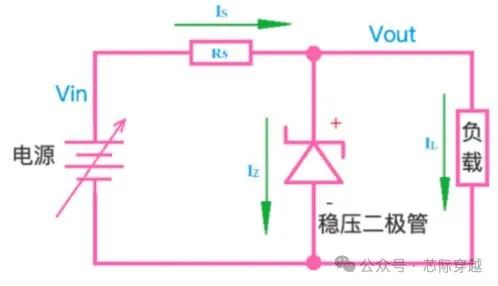

具备稳压作用的二极管叫做稳压二极管，英文名称Zener diode，又叫齐纳二极管。利用PN结反向击穿状态，其电流可在很大范围内变化而电压基本不变，其基本电路结构如下图所示。

续流

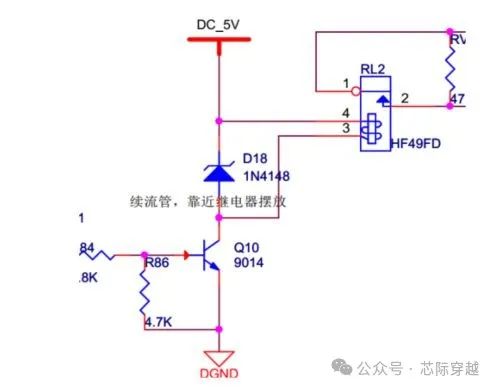

续流二极管都是并联在线圈（感性元器件）的两端，线圈在通过电流时，会在其两端产生感应电动势。当电流消失时，其感应电动势会对电路中的原件产生反向电压。当反向电压高于原件的反向击穿电压时，会把原件如三极管，等造成损坏。

续流二极管并联在线两端，当流过线圈中的电流消失时，线圈产生的感应电动势通过二极管和线圈构成的回路做功而消耗掉，保护了电路中其他元件的安全。

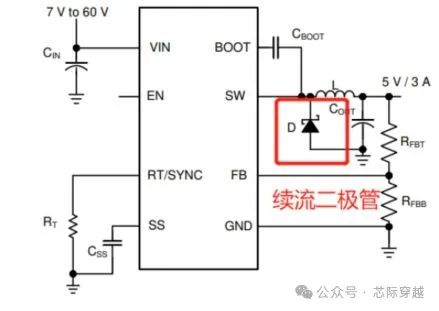

又或者BUCK芯片电路中的续流二极管。

检波

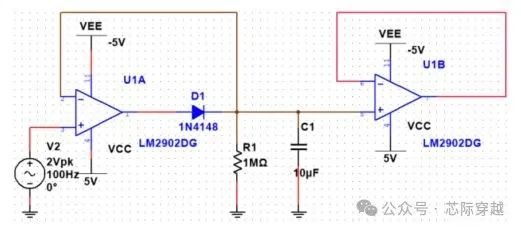

峰值检波电路是对输入信号幅值的最大值进行检测，其工作原理是：当输入电压幅度大于二极管正向电压时，二极管导通，输出电压加在电容C1上，电容两端充电完毕，当输入电压幅值低于先前输入电压幅值时，二极管处于反偏截止状态。

此时，电容两端的电压基本保持不变；若再输入信号，输入电压幅度必须高于此时电容两端的电压（即加在二极管的正向电压），二极管才能导通。

检波二极管一般选用点接触型锗二极管，例如2AP系列和进口的1N60、1N34、1534等型号的二极管。

倍压

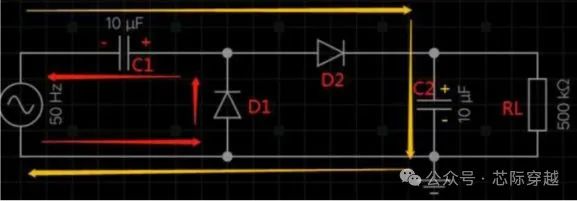

下图是一个2倍压电路原理图，其工作过程大概分析如下：

电源负半周时，二极管D1导通，D2截止，电流从电源下端流出经过D1, C1回到电源，因此电容C1右正左负，如下图中红色箭头。电源正半周时，电容C1上的电压叠加电源电压，使二极管D2导通，二极管D1截止，电容C2上正下负，峰值电压可达2倍电源的峰值电压，即实现二倍压。

该半周期时电流走向，如下图中桔色箭头所示：

电压钳位

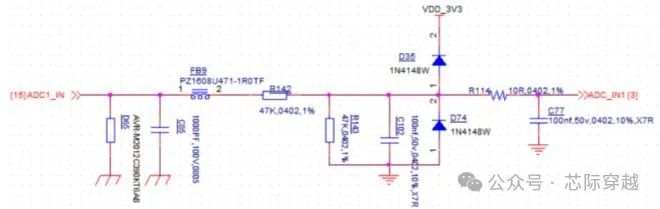

钳位二极管，在一些ADC检测电路中会用两个二极管进行钳位保护，原理很简单，0.7V为D1和D2的导通压降，Vin进来的电压大于等于3.3V+0.7V时，D35导通，Vout会被钳位在4V；Vin小于等于-0.7V时，Vout被钳位在-0.7V左右。

包络线检测

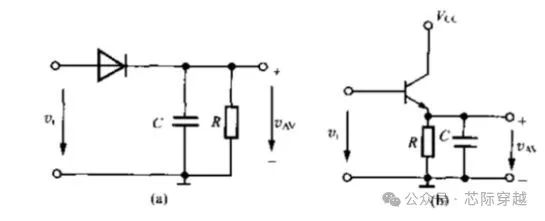

电路结构如下所示，设计要点是RC的时间常数需远大于载频的周期，又要远小于调制信号的周期。

特性参数：

选择二极管的核心依据

二极管的性能由一系列参数决定，了解这些参数是正确选型的关键：

伏安特性：电流与电压的关系曲线

正向特性：

死区电压：正向电压低于此值时电流几乎为零（硅管约 0.5V，锗管约 0.1V）。

导通电压（UD）：正常工作时的正向压降，硅管 0.6-0.8V，锗管 0.2-0.3V。

反向特性：

反向饱和电流（IS）：反向偏置时的微小电流，越小说明单向导电性越好（硅管远小于锗管）。

反向击穿电压（UBR）：超过此值后反向电流激增，分为齐纳击穿（≤5V）和雪崩击穿（>5V）。

动态参数：高频与开关场景的关键指标

结电容（Cj）：PN 结的等效电容，影响最高工作频率（fM），高频电路需选择 Cj 小的点接触型或肖特基二极管。

反向恢复时间（trr）：从正向导通转为反向截止所需时间，决定开关速度，高速开关电路（如数字信号处理）要求 trr 在纳秒级。

温度系数：正向电压随温度升高而下降（硅管约 - 2mV/℃），反向电流随温度升高而增大（每 10℃约翻倍），高温环境需选择温度稳定性好的硅管。

极限参数：安全使用的边界条件

最大整流电流（IF）：长期工作允许通过的最大正向平均电流，超过会因过热损坏（需配合散热设计）。

最高反向工作电压（VRM）：正常使用时允许的最高反向电压，通常取 UBR 的一半以确保安全。

检测与选型：

从万用表到专业设备

极性判别：快速确定正负极

外观识别：外壳标有符号 “—”，箭头端为阳极；色环 / 色点标记中，带色环端通常为阴极；发光二极管长引脚为阳极，短引脚为阴极。

万用表检测：

电阻档：指针式万用表红表笔接内部电池负极，黑表笔接正极，正向电阻小（硅管几千 Ω，锗管几百 Ω），反向电阻无穷大；数字式万用表反之。

二极管档：直接测量，导通时显示电压值（硅管 0.5-0.8V，锗管 0.1-0.3V），反接显示 “OL”。

特殊二极管检测要点

稳压管：需外加电源测量反向击穿电压，确保与标称值一致（误差 ±5% 以内）。

发光管：万用表电阻档需串联 1.5V 电池（因导通电压 > 2V），正常发光时黑表笔接阳极。

光电管：无光照时反向电阻无穷大，光照下电阻下降，光照越强电阻越小。

选型原则：按需匹配参数

整流场景：选面接触型（如 1N4007，反向耐压 1000V，电流 1A）。

高频电路：选点接触型（如 1N34A，锗管，适合 10MHz 以下）或肖特基二极管（如 MBR1045，工作频率可达 100MHz）。

稳压电路：根据需求电压选对应型号（如 BZV55-C5V1，稳压 5.1V，功耗 0.5W）。

照明显示：选 LED（如 5050 封装，发光效率≥100lm/W，寿命 5 万小时）。

二极管的应用全景：

从基础电路到前沿领域

电子电路的 “基石” 应用

整流电路：将交流电转为直流电，如桥式整流电路（4 个二极管组成，输出电压为输入电压的 0.9 倍），广泛用于电源适配器、电池充电器。

限幅与钳位：限制信号幅度，避免电路过压损坏。例如，电视信号接收电路中，二极管将电压钳位在安全范围（如 0V 到 5V）。

检波与调制：从调幅信号中提取音频，如收音机中利用二极管的单向导电性滤除高频载波，还原低频信号。

工业与消费电子的 “隐形守护者”

汽车电子：

整流与保护：发电机整流模块（6-8 个二极管组成三相整流桥），电池反接保护（肖特基二极管防止反向电流）。

照明系统：LED 车灯（响应速度快，寿命长），转向灯闪烁控制（利用二极管的开关特性）。

电源管理：

DC-DC 转换器：肖特基二极管用于同步整流，提高转换效率（可达 95% 以上）。

锂电池保护：稳压二极管监控电池电压，防止过充过放。

显示技术：

LED 显示屏：每个像素由红、绿、蓝三色 LED 组成，通过二极管的导通控制亮灭与亮度。

手机背光：数百颗微型 LED 均匀分布，提供高亮度、低功耗的屏幕背光。

新兴领域：二极管的 “第二战场”

新能源与节能：

太阳能逆变器：将光伏电池的直流电转为交流电，需耐高压、大电流的 IGBT 模块配套快恢复二极管。

电动车充电桩：高压整流二极管（如 1200V/50A）确保充电安全高效。

智能穿戴与物联网：

传感器信号调理：光电二极管检测环境光，用于手机自动亮度调节；红外接收二极管解码遥控器信号。

低功耗设计：肖特基二极管减少能量损耗，延长智能手表续航（电池容量仅几百 mAh）。

量子技术与科研：

单光子探测器：利用雪崩二极管的盖革模式，检测单个光子信号，用于量子通信和精密测量。

未来演进：

材料与结构的双重突破

宽禁带半导体：开启高效能时代

碳化硅（SiC）二极管：禁带宽度是硅的 3 倍，可承受更高电压（1200V 以上）、更高温度（200℃），且导通压降更低（0.8V vs 硅管 1.0V），已在新能源汽车、光伏逆变器中大规模应用。

氮化镓（GaN）二极管：高频性能卓越（工作频率可达 10GHz），适合 5G 通信、雷达系统，推动设备小型化（如手机充电器体积缩小 50%）。

结构创新：从分立到集成

垂直结构设计：增加 PN 结面积，提升电流密度（如功率二极管采用沟槽结构，电流容量从 10A 提升至 100A）。

混合集成技术：将二极管与 MOSFET、IGBT 封装在一起，形成功率模块（如 IPM 智能功率模块，集成整流、逆变功能，用于变频空调）。

二维材料探索：石墨烯二极管的潜力

石墨烯具有优异的导电性和柔韧性，理论上可制成原子级厚度的二极管，适用于柔性电子、高频器件。尽管尚未大规模商用，但其在低功耗、高速开关领域的潜力已引发广泛关注。

历史溯源：

从真空管到半导体的跨越

1904 年：英国物理学家弗莱明发明真空二极管，利用热电子发射实现单向导电，开启电子时代。

1947 年：贝尔实验室的巴丁、布拉顿和肖克利发明晶体管，推动半导体二极管取代真空管。

1960 年代：硅平面工艺成熟，二极管进入大规模生产阶段，应用范围迅速扩大。

21 世纪：宽禁带半导体（SiC、GaN）和纳米技术推动二极管性能跃升，开启新能源与高频通信时代。

结语：小元件，大未来

从 1904 年第一只真空管二极管诞生，到如今碳化硅二极管在新能源汽车中大放异彩，二极管始终以 “单向导电” 的简单原理，支撑着复杂电子世界的运行。它是整流器的 “心脏”、LED 的 “发光体”、稳压电路的 “调节器”，更是半导体产业不断创新的缩影。未来，随着 5G、新能源、人工智能的加速发展，二极管将在更广阔的场景中发挥关键作用。
