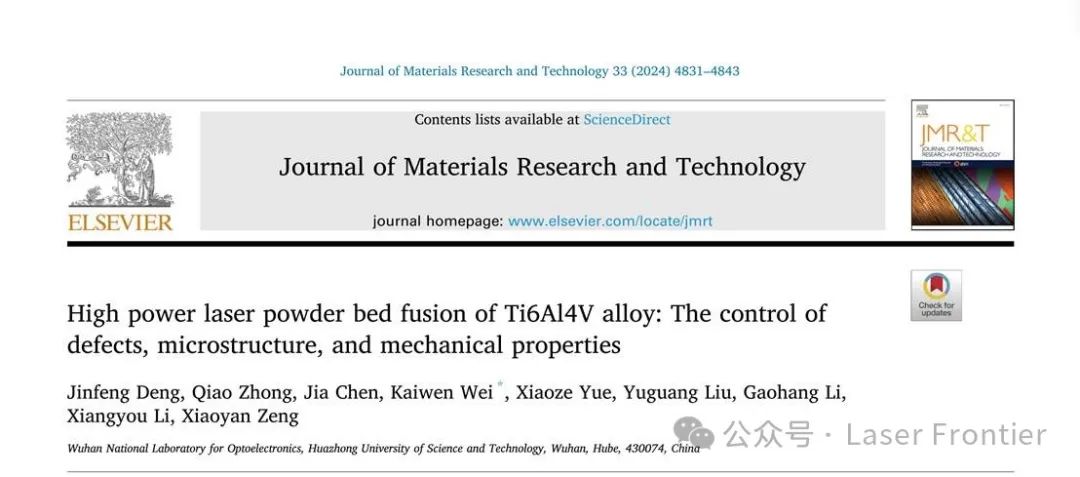

作者：Jinfeng Deng, Qiao Zhong, Jia Chen, Kaiwen Wei *, Xiaoze Yue, Yuguang Liu, Gaohang Li,Xiangyou Li, Xiaoyan Zeng

单位：Wuhan National Laboratory for Optoelectronics, Huazhong University of Science and Technology, Wuhan, Hubei, 430074, China

期刊：Journal of Materials Research and Technology

论文链接：

摘 要

该研究采用4kW Flat-top激光的高功率激光粉末床熔融（HP-LPBF）技术制备Ti6Al4V合金，系统探究了激光能量密度对缺陷、相对密度及熔融模式的影响，并通过不同温度（750–1050°C）的退火处理分析了微观组织演变与力学性能的关联。结果表明，Flat-top激光有效避免了锁孔效应，在激光能量密度≥50 J/mm³时获得相对密度>99.9%的高质量样品，最高构建速率达288 cm³/h。退火后，原始交替分布的针状α'马氏体与α+β组织逐渐演化为层状或双相结构，其中850°C退火样品展现出最优的强塑性匹配，综合性能超过锻造标准。研究为HP-LPBF技术在钛合金高效高质量制造中的应用提供了理论支持。

研究方法

1.材料与设备

使用气雾化Ti6Al4V粉末（粒径53–150μm），经真空干燥后作为原料。实验设备为自主研发的TS4000H HP-LPBF系统，配备4kW Flat-top光纤激光器（光斑直径550μm），氩气保护气氛（氧含量）。

2.工艺参数

采用正交扫描策略，相邻层扫描方向垂直。固定激光功率（4kW）与层厚（0.10mm），通过调节扫描速度（>2000mm/s）和扫描间距（）实现激光能量密度（26.7–100.0J/mm³）的梯度变化。

3.退火处理

对高密度样品进行750°C、850°C、950°C、1050°C（均保温2 h，空冷）退火处理，分析组织与性能变化。

4.表征手段

缺陷分析：金相显微镜（OM）结合Image Pro Plus软件定量孔隙率。

微观结构：SEM、EBSD（步长0.5–1μm）、TEM（加速电压30kV）及XRD。

力学性能：室温拉伸试验（ISO 6892-1标准），测试抗拉强度、屈服强度及延伸率。

研究结果

1.缺陷与相对密度

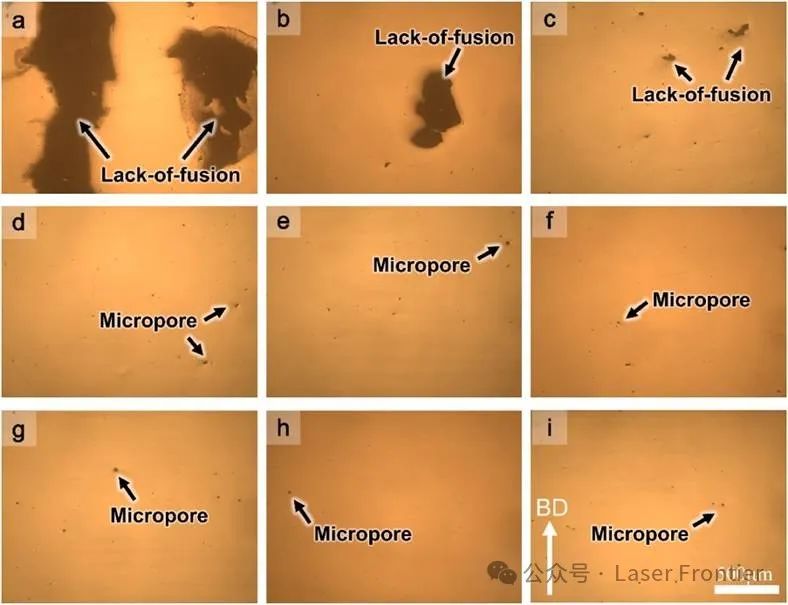

能量密度影响：当能量密度从26.7J/mm³增至50.0J/mm³时，缺陷类型由毫米级未熔合过渡为微米级气孔，相对密度从83.09%提升至99.99%。Flat-top激光的均匀能量分布避免了锁孔效应，确保高能量密度下熔池稳定（深度-宽度比）。

Fig. 4.The typical OM images of the cross-sections of Ti6Al4V single tracks formed by HP-LPBF. The employed laser power (4 kW), laser beam mode (Flat-top), laser beam diameter (∼550μm), layer thickness (0.1mm), substrate condition, and atmospheric condition are the same as those used for the bulk samples. The employed laser scanning velocities are 1000mm/s (a), 2000mm/s (b), 3000mm/s (c), 4000mm/s (d), 5000mm/s (e), respectively.

构建速率：高密度样品（≥99.9%）最高构建速率为288cm³/h，是传统LPBF技术（10–50cm³/h）的5.76–28.8倍。

2.原始态微观组织

交替带结构：由亮带（针状α+β）与暗带（针状α'马氏体）交替组成，垂直于构建方向。暗带α'由熔池快速冷却形成，亮带α+β则源于4kW激光原位退火效应（部分α'分解）。

晶粒特征：柱状原始β晶粒沿构建方向生长，宽度100–200μm，粗于传统LPBF（70–120μm）。

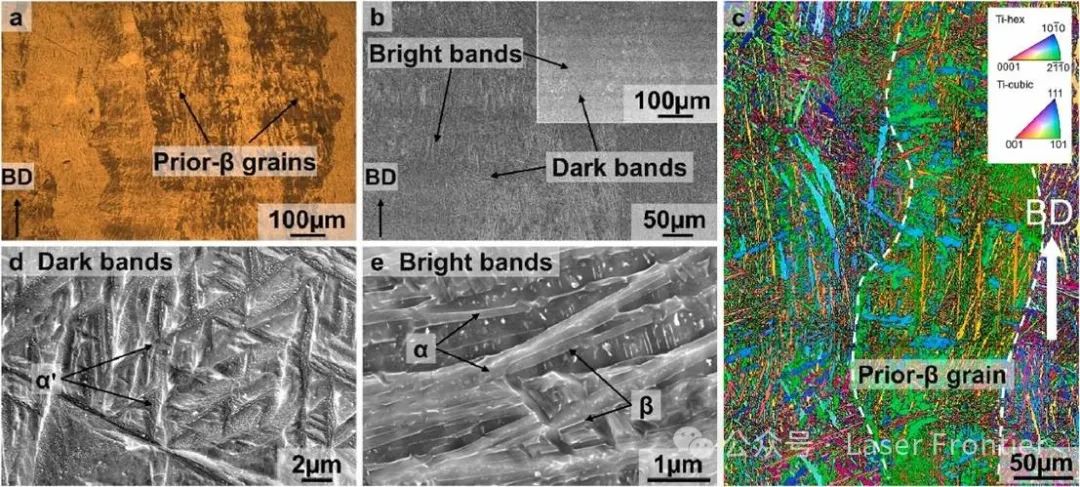

Fig. 5.The microstructure and grain morphology of the as-built Ti6Al4V samples: (a) the typical metallographic image, (b) the overall SEM image of the as-built microstructure, (d) the SEM image of the dark bands, (e) the SEM image of the bright bands, (c) the EBSD-IPF map.

3.退火态组织演变

750°C退火：亮/暗带消失，大部分α'分解为针状α+β（残留少量α'），平均晶粒尺寸3.75μm。

850°C退火：完全分解为层状α+β，α板条宽度显著增大（平均晶粒6.34μm）。

950°C退火：层状α+β粗化，部分α球化，晶粒尺寸增至18.75μm。

1050°C退火：超过β相变温度（985°C），形成双相组织（等轴α+层状α+β），晶粒粗化至23.16μm。

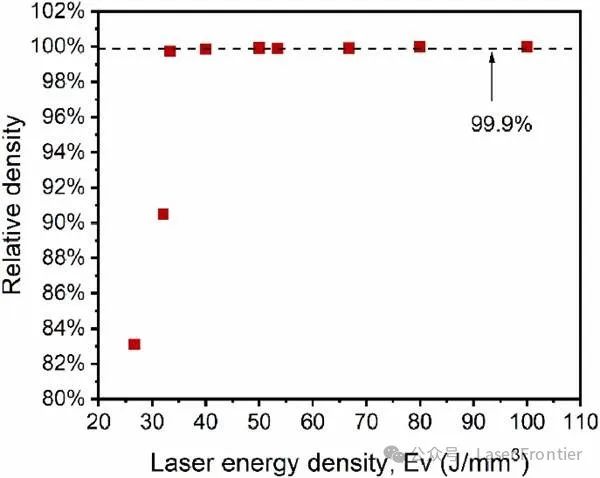

Fig. 3.The relative densities of the HP-LPBF samples built using the different laser energy densities.

4.力学性能

原始态：抗拉强度（~1200MPa）和屈服强度（~1100MPa）高于锻造标准（~900MPa），但延伸率（~8%）较低。

750°C：强度略降（抗拉1150MPa，延伸率10%）。

850°C：最佳强塑性匹配（抗拉1050MPa，延伸率14%），综合性能优于锻造标准。

1050°C：晶粒粗化导致强度（抗拉900MPa）和延伸率（6%）均显著下降。

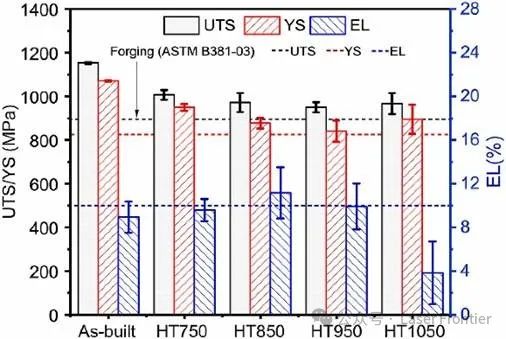

Fig. 15.The tensile properties of the HP-LPBF-formed Ti6Al4V samples in both the as-built state and the different annealing states. The tensile property standard for Ti6Al4V forgings is also given for the purpose of comparison.

主要结论

1.工艺优势：Flat-top激光通过均匀能量输入避免锁孔效应，在50.0J/mm³能量密度下实现高相对密度（>99.9%）与超高构建速率（288cm³/h）。

2.组织调控：原始态交替带结构由原位退火效应形成，退火温度升高驱动组织从针状α+β→层状α+β→双相α+β演变。

3.性能优化：850°C退火样品兼具高强度（抗拉1050MPa）与高延伸率（14%），突破传统锻造性能极限。

4.技术潜力：HP-LPBF在保持力学性能可比性的同时，构建速率达传统LPBF的3–10倍，为钛合金高效工业化应用提供新路径。
